Prise Hirschmann mâle STAK 3 N grise : raccordez vos BSO avec un câble sur mesure
La prise Hirschmann mâle STAK 3 N grise permet de réaliser le raccordement électrique d'un moteur de brise-soleil orientable (BSO) ou de volet roulant équipé d'un connecteur femelle compatible.
Dotée de 3 broches fonctionnelles et d'un contact de terre, elle permet de raccorder jusqu'à 4 conducteurs. Contrairement aux câbles avec fiche prémontée, cette prise est à câbler soi-même : vous choisissez la longueur de câble nécessaire et réalisez directement les connexions dans le connecteur.
Proposée par Becker sous la référence 4809 002 000 0, elle constitue une solution pratique pour les installations neuves, les rénovations et le remplacement d'une fiche endommagée.
Le principal avantage : une fiche Hirschmann à 3 broches + terre, sans câble prémonté. Vous adaptez librement la longueur de votre câble aux besoins du chantier, sans raccord intermédiaire.

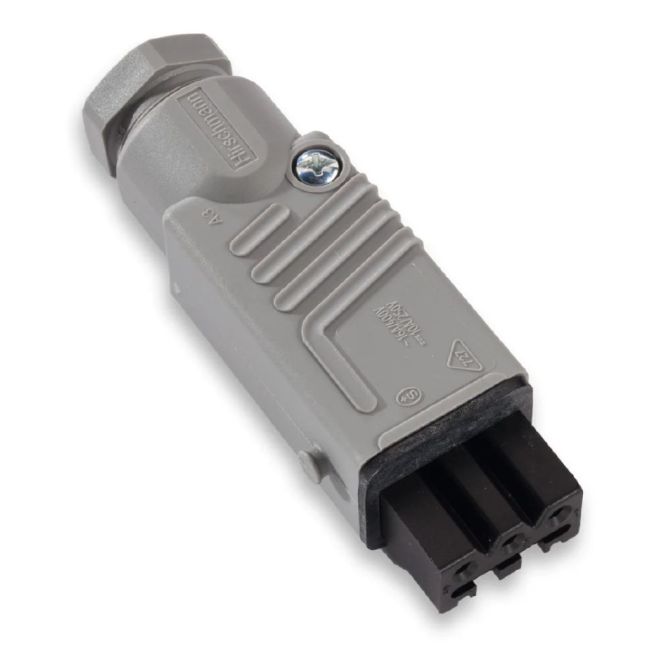

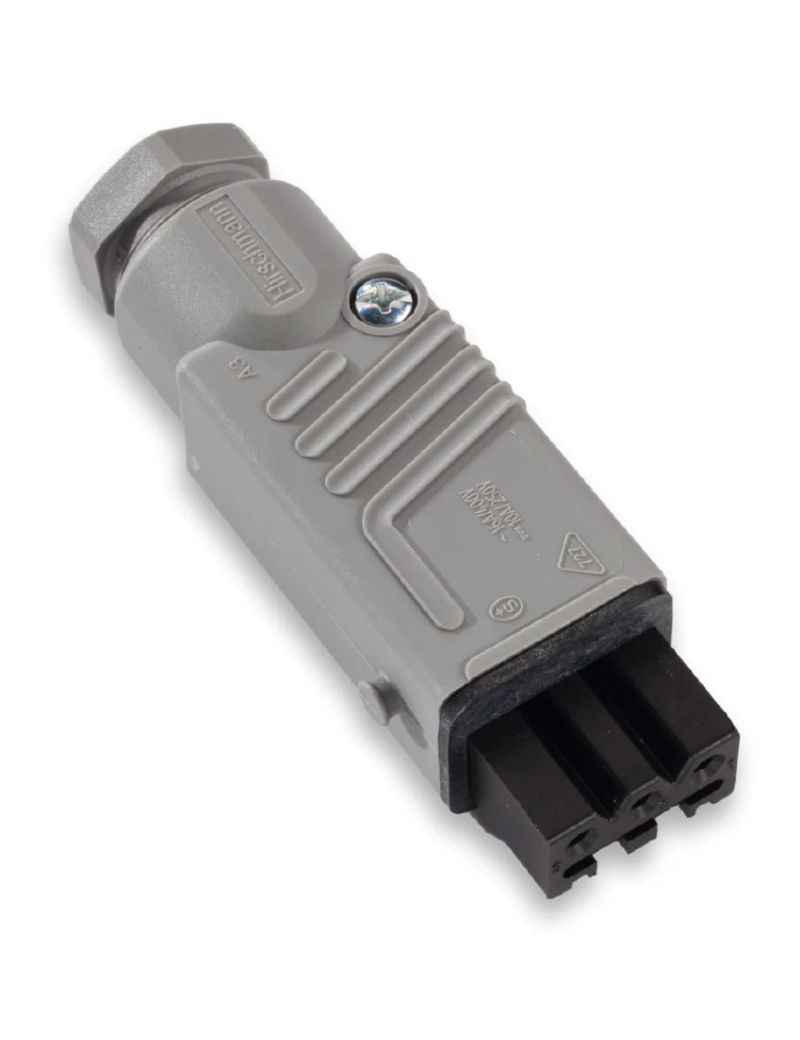

Connecteur Hirschmann STAK 3 N
Prise mâle grise à câbler, avec 3 contacts fonctionnels et un contact de protection pour la terre.
Une prise particulièrement utile pour les brise-soleil orientables
Les connecteurs Hirschmann sont de plus en plus présents sur les brise-soleil orientables installés en France. Certains BSO sont livrés sur chantier avec leur connecteur côté moteur, mais sans la fiche nécessaire au raccordement électrique.
La prise STAK 3 N permet de compléter l'installation lorsque le moteur possède un connecteur femelle compatible.
Installation neuve : raccordement d'un BSO livré sans fiche côté alimentation.
Rénovation : remplacement d'une prise endommagée ou manquante.
Longueur personnalisée : réalisation d'un câble adapté à la distance jusqu'au point de raccordement.
Maintenance : possibilité de remplacer le connecteur sans changer toute la liaison électrique.
3 broches + terre
Jusqu'à 4 conducteurs raccordables, dont un conducteur de protection pour la mise à la terre.
Une prise adaptée aux moteurs filaires et aux installations compatibles
Le connecteur Hirschmann STAK 3 N dispose de 3 contacts électriques fonctionnels auxquels s'ajoute un contact de terre distinct.
Cette configuration est notamment adaptée à certaines motorisations filaires utilisant une alimentation avec commandes de montée et de descente.
3 contacts fonctionnels : pour les connexions électriques prévues par le fabricant du moteur.
1 contact de terre : pour la protection électrique des équipements qui le nécessitent.
Jusqu'à 4 conducteurs : possibilité de réaliser un raccordement complet avec la terre.
Montage personnalisé : choix du câble selon les besoins de l'installation et les caractéristiques autorisées par le connecteur.
Selon la motorisation, tous les contacts ne sont pas nécessairement utilisés. Le raccordement doit toujours respecter le schéma électrique du fabricant.
Pourquoi choisir une prise Hirschmann à câbler soi-même ?
Le principal intérêt de cette fiche est de ne pas être limité par une longueur de câble prédéfinie. Vous pouvez préparer une liaison électrique adaptée à la configuration exacte du chantier.
Longueur au choix : utilisez la longueur de câble nécessaire à votre installation.
Pas de raccord intermédiaire : le câble est directement connecté dans la fiche.
Réparation facilitée : remplacez une fiche défectueuse sans nécessairement changer le câble existant.
Installation sur mesure : pratique lorsque les longueurs standard ne conviennent pas.
En contrepartie, cette solution nécessite davantage de préparation qu'un câble avec fiche prémontée. Il faut dénuder les conducteurs, réaliser les connexions et assembler correctement la prise.
Prise à câbler ou câble Hirschmann prémonté : que choisir ?
Les deux solutions permettent de raccorder une motorisation compatible. Le choix dépend principalement de la longueur souhaitée, du temps de pose et de l'environnement d'installation.
Prise Hirschmann STAK 3 N à câbler
Pour une installation personnalisée.
Longueur de câble librement choisie.
3 broches + terre.
Connexions réalisées directement dans la prise.
Pratique pour les réparations et installations spécifiques.
Demande davantage de manipulation lors du montage.
Câble Hirschmann avec fiche prémontée
Pour gagner du temps sur chantier.
Fiche déjà montée sur le câble.
Versions disponibles en 2 et 5 mètres.
Aucun raccordement à réaliser dans le connecteur.
Liaison câble-fiche réalisée en usine.
Longueur fixe selon le modèle choisi.
Notre conseil : si vous avez besoin d'une longueur précise ou inhabituelle, la prise à câbler est particulièrement intéressante. Pour une installation plus rapide, privilégiez un câble Hirschmann avec fiche prémontée de 2 ou 5 mètres.
Une fiche moulée peut également présenter un avantage pour les installations exposées à l'humidité, sous réserve de vérifier son indice de protection. Pour une prise à câbler, la qualité du montage, le choix du câble et le serrage du presse-étoupe sont essentiels.
Caractéristiques de la prise Hirschmann STAK 3 N grise
Marque du connecteur : Hirschmann
Référence Becker : 4809 002 000 0
Modèle : STAK 3 N
Type : connecteur mâle à câbler
Contacts fonctionnels : 3 broches
Contact de protection : terre (PE)
Nombre maximal de conducteurs : 4, terre comprise
Couleur : gris
Câble prémonté : non
Applications : BSO, volets roulants et motorisations compatibles
Attention : vérifiez le modèle de votre connecteur
Cette prise STAK 3 N possède 3 broches fonctionnelles et un contact de terre, soit 4 connexions possibles.
Elle ne doit pas être confondue avec la prise STAK 4 N, qui possède 4 broches fonctionnelles et un contact de terre, soit 5 connexions possibles.
Ces connecteurs ne sont pas directement interchangeables. Vérifiez la référence du connecteur femelle installé sur votre motorisation avant de commander.
Le raccordement électrique doit être effectué hors tension, en respectant le repérage des contacts, les caractéristiques du câble et le schéma électrique du moteur. La terre doit être raccordée lorsque l'équipement nécessite une liaison de protection.
Questions fréquentes sur la prise Hirschmann STAK 3 N
La prise dispose de 3 contacts fonctionnels et d'un contact de terre. Elle permet donc de raccorder jusqu'à 4 conducteurs, dont un conducteur de protection.
Oui, elle peut être utilisée sur les BSO équipés d'un connecteur femelle compatible STAK 3 N. Il faut également vérifier les besoins électriques et le schéma de raccordement du moteur.
La prise STAK 3 N dispose de 3 broches fonctionnelles + terre, tandis que la STAK 4 N possède 4 broches fonctionnelles + terre. Le choix dépend du connecteur femelle présent sur l'installation et des besoins électriques de la motorisation.
Oui. Cette fiche est vendue sans câble prémonté. Vous pouvez donc utiliser la longueur nécessaire à votre installation, en respectant les caractéristiques de câble autorisées par le fabricant du connecteur.
