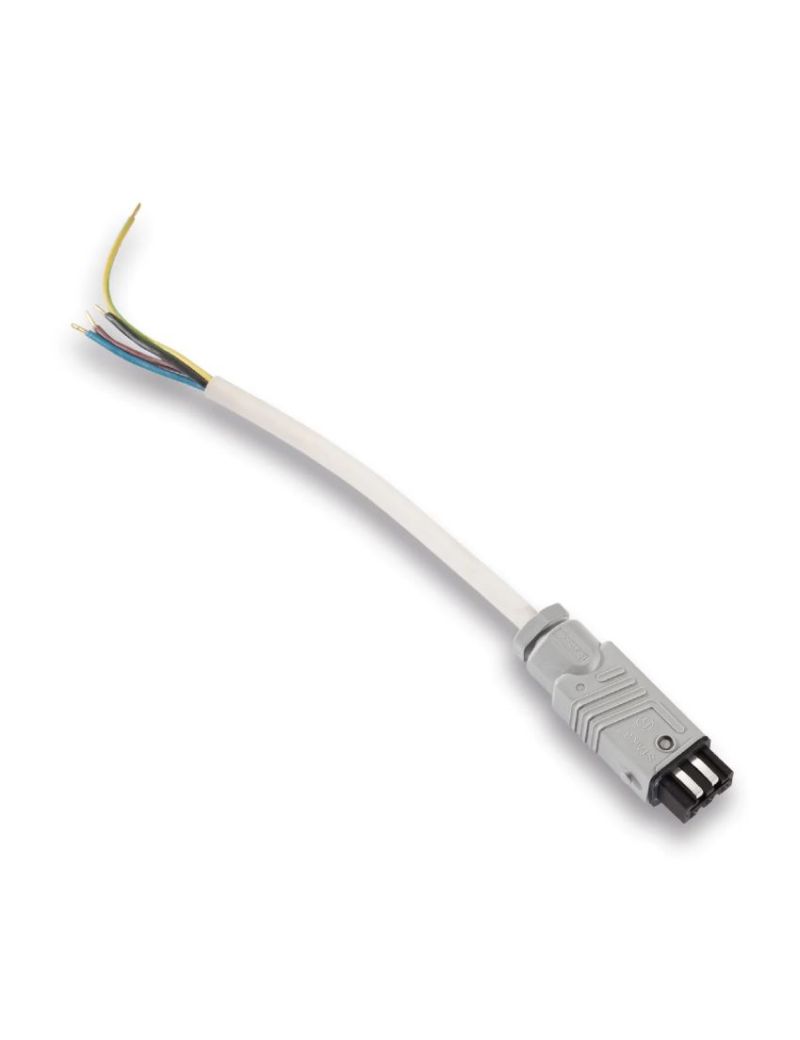

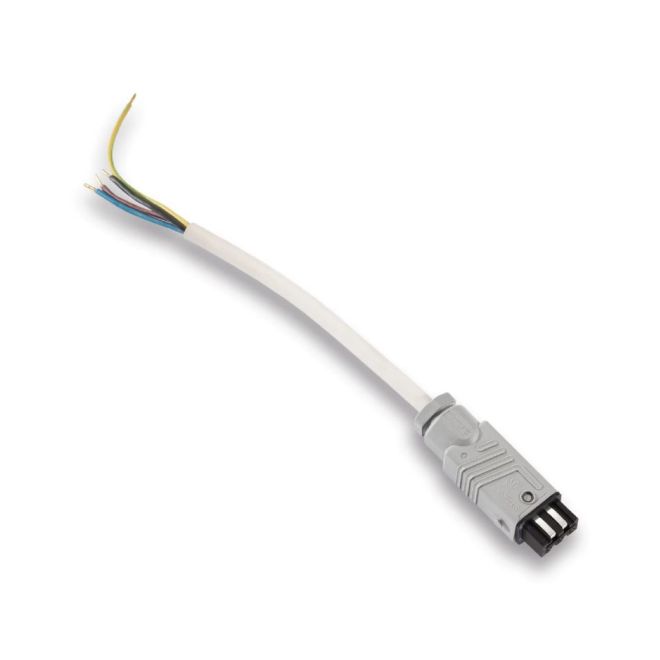

Câble Hirschmann mâle STAK 3 de 5 mètres : raccordez vos BSO sans rallonge intermédiaire
Le câble Hirschmann mâle STAK 3 de 5 mètres est une solution pratique pour raccorder une motorisation de brise-soleil orientable (BSO) ou de volet roulant lorsque le point d'alimentation électrique se trouve à distance du moteur.
Équipé d'une fiche Hirschmann prémontée à 3 broches + terre, ce câble dispose de 4 conducteurs au total. Sa longueur de 5 mètres permet de rejoindre un point de raccordement éloigné, sans avoir à ajouter de rallonge ou de connexion intermédiaire lorsque la distance le permet.
Proposé par Becker sous la référence 4930 200 088 0, il constitue une solution simple pour les installations neuves, les rénovations et le remplacement d'un câble existant.
Le principal avantage : 5 mètres de câble avec fiche Hirschmann déjà montée. Vous disposez d'une longueur confortable pour rejoindre votre alimentation électrique, sans avoir à assembler le connecteur sur chantier.
Câble Hirschmann STAK 3 – 5 mètres
Connecteur mâle prémonté avec 3 contacts fonctionnels et un contact de terre. Une longueur adaptée aux raccordements électriques éloignés du moteur.
Idéal pour les brise-soleil orientables
Les connecteurs Hirschmann sont de plus en plus présents sur les brise-soleil orientables installés en France. Certains BSO sont livrés avec leur connecteur côté moteur, mais sans le câble nécessaire au raccordement électrique.
Ce câble de 5 mètres permet de compléter l'installation lorsque le BSO est équipé d'un connecteur femelle compatible STAK 3.
Installation neuve : raccordement d'un BSO livré sans câble d'alimentation.
Rénovation : remplacement d'un câble endommagé ou trop court.
Raccordement éloigné : possibilité de rejoindre une boîte de dérivation située à plusieurs mètres du moteur.
Maintenance : déconnexion facilitée au niveau de la prise.
5 mètres pour plus de liberté
Une longueur adaptée aux installations nécessitant un cheminement de câble plus important, notamment dans les coffres, les réservations ou les passages techniques.
Une fiche prémontée pour gagner du temps
Avec ce câble Hirschmann, inutile de démonter la fiche pour raccorder les conducteurs à l'intérieur du connecteur. Le montage est déjà réalisé en usine.
Cette conception présente plusieurs avantages pour les installateurs comme pour les particuliers réalisant le remplacement d'un câble existant.
Fiche prête à connecter : aucun assemblage nécessaire côté moteur.
Moins de manipulations : évite le dénudage et le raccordement des fils dans la prise.
Liaison câble-fiche réalisée en usine : montage régulier et soigné.
Longueur de 5 mètres : limite le recours aux raccords intermédiaires.
Seule l'extrémité libre du câble reste à raccorder à l'installation électrique, conformément au schéma du moteur.
3 broches + terre : un raccordement adapté aux motorisations compatibles
La fiche Hirschmann STAK 3 possède 3 contacts fonctionnels et un contact de protection pour la terre, soit 4 connexions électriques au total.
Cette configuration convient notamment à certaines motorisations filaires utilisant les fonctions montée, descente et neutre, avec un conducteur de terre séparé.
3 contacts fonctionnels : pour les connexions électriques prévues par le fabricant.
1 contact de terre : pour la protection électrique des équipements concernés.
4 conducteurs au total : dont le conducteur de protection.
Connecteur mâle STAK 3 : destiné à une prise femelle compatible.
Le câblage et la compatibilité doivent être vérifiés en fonction du moteur. Les différentes broches ne sont pas nécessairement utilisées de la même manière selon les installations.
Câble Hirschmann de 2 mètres ou de 5 mètres : quelle longueur choisir ?
Les deux versions répondent au même besoin de raccordement, mais leur longueur permet de s'adapter à différentes configurations de chantier.
Version 2 mètres
Pour les raccordements à proximité du moteur.
Longueur de câble de 2 mètres.
Fiche Hirschmann STAK 3 prémontée.
Idéal lorsque la boîte de dérivation est proche du BSO.
Moins de câble à loger dans l'installation.
Version 5 mètres
Pour les raccordements plus éloignés.
Longueur de câble de 5 mètres.
Fiche Hirschmann STAK 3 prémontée.
Permet de rejoindre un point d'alimentation plus distant.
Évite les raccords intermédiaires lorsque la longueur est suffisante.
Notre conseil : mesurez la distance réelle entre le moteur et votre point de raccordement, en tenant compte du cheminement du câble. Si les 2 mètres sont insuffisants, la version 5 mètres permet souvent de réaliser une installation plus propre, sans connexion supplémentaire.
Caractéristiques du câble Hirschmann STAK 3 mâle de 5 m
Attention : vérifiez le type de connecteur avant commande
Ce câble possède une fiche Hirschmann STAK 3 avec 3 broches fonctionnelles et un contact de terre.
Il ne doit pas être confondu avec la fiche STAK 4 N, qui dispose de 4 broches fonctionnelles et d'un contact de terre, soit 5 connexions possibles.
Ces deux connecteurs ne sont pas directement interchangeables. Vérifiez la référence du connecteur femelle présent sur votre motorisation.
Le raccordement électrique doit être réalisé hors tension, conformément au schéma de câblage du fabricant et aux règles de sécurité applicables.
Questions fréquentes sur le câble Hirschmann 5 mètres
Le câble possède 4 conducteurs au total : 3 conducteurs correspondant aux contacts fonctionnels du connecteur et un conducteur de protection pour la terre.
Oui, lorsque le brise-soleil orientable est équipé d'un connecteur femelle compatible Hirschmann STAK 3. Vérifiez également les caractéristiques électriques du moteur avant installation.
La version 5 mètres est intéressante lorsque le point de raccordement électrique est éloigné du moteur. Elle permet de réaliser une liaison plus longue sans ajouter de rallonge intermédiaire, à condition que les 5 mètres suffisent.
Non. La fiche Hirschmann est déjà montée sur le câble. Il suffit de la connecter à une prise femelle compatible, puis de raccorder l'extrémité libre du câble à l'installation électrique selon le schéma du fabricant.
