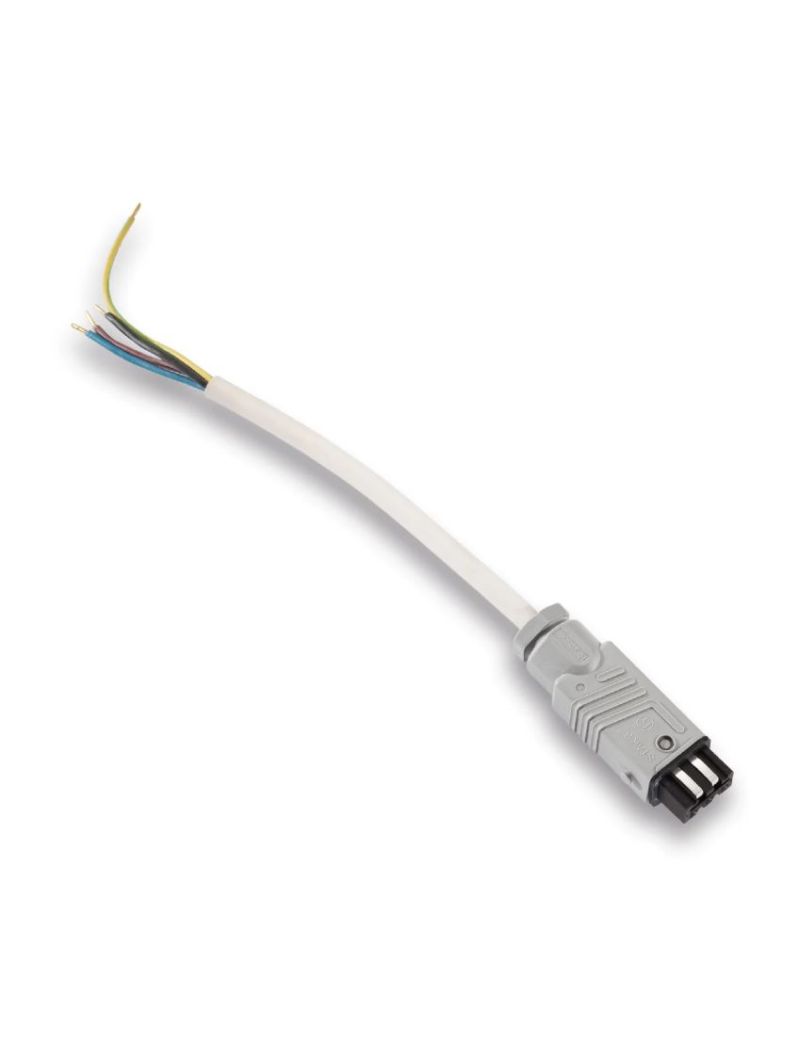

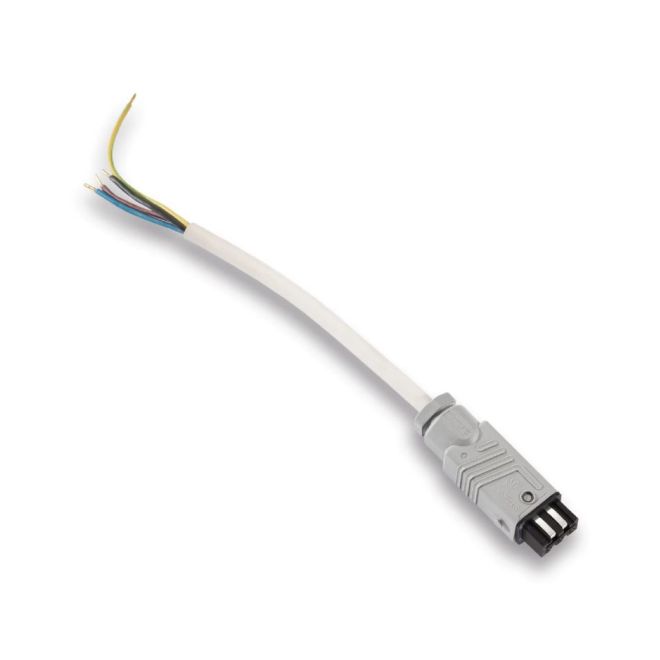

Câble Hirschmann mâle STAK 3 de 2 mètres : 3 broches + terre, prêt à raccorder
Le câble Hirschmann mâle STAK 3 de 2 mètres permet de raccorder facilement une motorisation de volet roulant ou de brise-soleil orientable (BSO) équipée d'un connecteur femelle compatible.
Il dispose d'une fiche Hirschmann à 3 broches avec un contact de terre supplémentaire, soit 4 conducteurs au total. Sa fiche prémontée évite d'avoir à réaliser les connexions directement dans la prise et facilite l'installation sur chantier.
Le principal avantage : un câble de 2 mètres avec fiche Hirschmann mâle déjà montée, comprenant 3 contacts électriques et un contact de terre. Une solution pratique pour gagner du temps lors du raccordement.
Fiche Hirschmann STAK 3 prémontée
Câble de 2 mètres avec connecteur mâle à 3 broches et contact de terre distinct.
Un raccordement rapide pour les BSO et volets roulants
Les connecteurs Hirschmann sont régulièrement utilisés sur les brise-soleil orientables. Certains équipements sont livrés avec une prise côté moteur, mais sans le câble nécessaire à leur raccordement au réseau électrique.
Ce câble de 2 mètres permet de compléter l'installation sans avoir à assembler une fiche Hirschmann sur chantier.
Installation neuve : raccordement d'un BSO équipé d'une prise femelle compatible.
Rénovation : remplacement d'un câble endommagé ou manquant.
Maintenance : déconnexion facilitée au niveau de la motorisation.
Gain de temps : fiche déjà montée sur le câble.
3 broches + terre
Quatre conducteurs au total, dont un dédié à la mise à la terre de l'installation.
Un câble adapté aux motorisations compatibles
Le connecteur Hirschmann STAK 3 comporte 3 contacts fonctionnels auxquels s'ajoute un contact de protection pour la terre.
Cette configuration peut notamment convenir à certaines motorisations filaires nécessitant une alimentation avec commandes de montée et de descente.
3 broches fonctionnelles : pour les connexions électriques prévues par le fabricant.
1 contact de terre : pour la liaison de protection des équipements qui le nécessitent.
4 conducteurs : permettant le raccordement des différentes fonctions électriques.
Fiche prémontée : aucun câblage à réaliser à l'intérieur du connecteur.
Selon le type de moteur, tous les contacts fonctionnels ne sont pas nécessairement utilisés. Le raccordement doit respecter le schéma électrique fourni par le fabricant.
Pourquoi choisir un câble Hirschmann avec fiche prémontée ?
Contrairement à une prise à câbler soi-même, ce modèle dispose d'un connecteur déjà fixé au câble. Cette conception facilite la pose et limite les manipulations sur chantier.
Installation simplifiée : pas de démontage ni de câblage interne de la fiche.
Longueur de 2 mètres : adaptée aux raccordements proches du moteur.
Liaison réalisée en usine : connexion entre le câble et la fiche prémontée.
Maintenance facilitée : possibilité de débrancher le connecteur compatible.
Le raccordement de l'extrémité libre du câble reste à effectuer conformément aux instructions de la motorisation.
Câble Hirschmann de 2 mètres ou de 5 mètres : lequel choisir ?
Le choix de la longueur dépend principalement de la distance entre le moteur et le point de raccordement électrique.
Câble Hirschmann 2 mètres
Pour les raccordements à proximité du moteur.
Longueur de 2 mètres.
Fiche prémontée.
Installation rapide.
Idéal lorsque le raccordement électrique est proche du BSO.
Câble Hirschmann 5 mètres
Pour les raccordements plus éloignés.
Longueur de 5 mètres.
Fiche prémontée selon la version.
Permet de rejoindre un point de raccordement plus éloigné.
Évite un raccord intermédiaire lorsque la longueur suffit.
Notre conseil : choisissez la longueur qui permet de rejoindre directement votre point de raccordement, en prévoyant une petite marge pour le cheminement du câble. Vérifiez que la version choisie possède le connecteur adapté à votre installation.
Caractéristiques du câble Hirschmann STAK 3 mâle de 2 m
Type de produit : câble de raccordement électrique
Connecteur : Hirschmann STAK 3
Type de fiche : mâle
Contacts fonctionnels : 3 broches
Contact de protection : terre (PE)
Nombre de conducteurs : 4, terre comprise
Longueur du câble : 2 mètres
Montage : fiche prémontée
Applications : BSO et motorisations compatibles
Compatibilité : connecteur femelle correspondant au STAK 3
Attention : ne pas confondre STAK 3 et STAK 4 N
Le connecteur STAK 3 dispose de 3 broches fonctionnelles et d'un contact de terre, soit 4 connexions électriques possibles.
Le connecteur STAK 4 N possède 4 broches fonctionnelles et un contact de terre, soit 5 connexions possibles.
Ces deux modèles ne sont pas directement interchangeables. Avant de commander, vérifiez le type de connecteur présent sur votre BSO ou votre motorisation.
Le raccordement doit être réalisé hors tension, conformément au schéma électrique du moteur et aux règles de sécurité applicables.
Questions fréquentes sur le câble Hirschmann 2 mètres
Ce câble comporte 4 conducteurs : 3 associés aux contacts fonctionnels du connecteur et un conducteur de protection pour la terre.
Oui, pour les BSO équipés d'un connecteur femelle compatible STAK 3. Vérifiez également les besoins électriques du moteur et son schéma de raccordement.
Oui. La fiche mâle Hirschmann est prémontée sur le câble de 2 mètres. Seul le raccordement de l'extrémité libre reste à effectuer.
