Prise Hirschmann mâle STAK 4 N : 4 broches + terre, à câbler soi-même
La prise Hirschmann mâle STAK 4 N permet de réaliser le raccordement électrique d'un moteur de volet roulant ou de brise-soleil orientable (BSO). Elle dispose de 4 contacts électriques et d'un contact de terre, permettant un raccordement avec jusqu'à 5 conducteurs.
Son principal avantage est de pouvoir choisir librement la longueur du câble. Contrairement aux modèles avec câble prémonté, les raccordements sont réalisés directement dans la fiche. Une solution pratique pour les installations sur mesure, les rénovations et les remplacements de connecteurs.
À retenir : 4 broches fonctionnelles + 1 contact de terre. Cette prise permet de réaliser un câble de la longueur souhaitée, sans raccord intermédiaire.

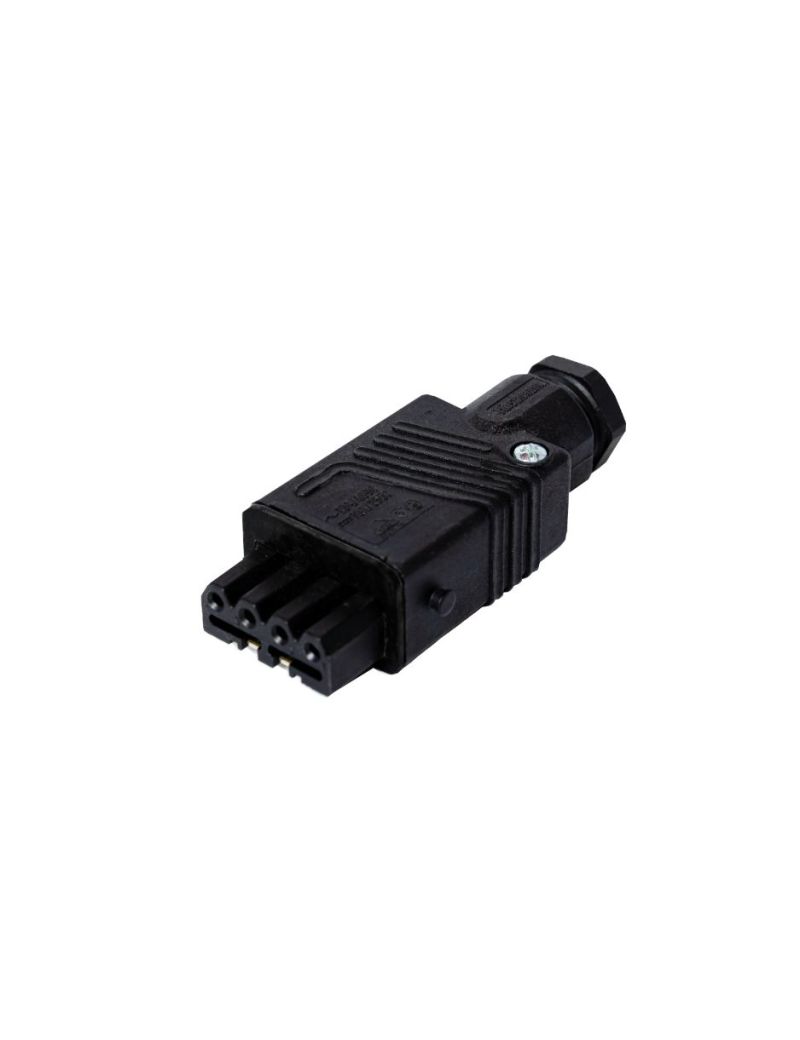

Connecteur Hirschmann STAK 4 N
Fiche mâle noire à câbler, avec 4 contacts électriques et un contact de protection pour la terre.
Une prise particulièrement utile pour les BSO
Les connecteurs Hirschmann sont de plus en plus présents sur le marché français, notamment sur les brise-soleil orientables.
Certains BSO sont livrés sur chantier avec leur connecteur côté moteur, mais sans la fiche nécessaire au raccordement de l'alimentation électrique. Cette prise STAK 4 N permet de compléter l'installation lorsque le connecteur femelle est compatible.
Installation neuve : raccordement d'un BSO équipé d'une prise femelle compatible.
Rénovation : remplacement d'une fiche endommagée ou manquante.
Longueur personnalisée : réalisation d'un câble adapté à la configuration du chantier.
Maintenance : possibilité de remplacer le connecteur sans changer systématiquement toute la liaison électrique.
Jusqu'à 5 conducteurs
4 contacts électriques numérotés et un contact de terre distinct, pour les motorisations et installations compatibles.
Compatible avec différentes configurations de motorisation
Avec ses 4 broches et son contact de terre, la fiche Hirschmann STAK 4 N peut convenir à plusieurs types de raccordements électriques, selon le moteur et le système de commande utilisés.
Moteur filaire : les conducteurs nécessaires aux commandes de montée et de descente, au neutre et à la terre peuvent être raccordés selon le schéma du fabricant.
Moteur radio : seuls les contacts nécessaires à l'alimentation sont utilisés, avec raccordement de la terre lorsque celle-ci est requise.
Motorisation spécifique : les contacts supplémentaires peuvent répondre à d'autres besoins de commande ou de communication, selon l'équipement.
Le nombre de broches disponibles ne signifie pas qu'elles doivent toutes être utilisées. Le câblage doit toujours respecter les indications du fabricant de la motorisation.
Pourquoi choisir une prise Hirschmann à câbler soi-même ?
Cette version est particulièrement intéressante lorsque la longueur des câbles doit être adaptée précisément aux contraintes du chantier.
Longueur libre : choisissez la distance nécessaire entre le moteur et le point de raccordement.
Pas de raccord intermédiaire : le câble est directement connecté dans la fiche.
Réparation facilitée : possibilité de remplacer une prise défectueuse.
Installation personnalisée : adaptée aux configurations où les longueurs standard ne conviennent pas.
En contrepartie, cette solution demande davantage de préparation qu'un câble avec fiche moulée. Il faut dénuder les conducteurs, réaliser les connexions et assembler correctement le connecteur.
Prise à câbler ou câble Hirschmann prémonté ?
Prise STAK 4 N à câbler
Longueur de câble personnalisable.
Raccordement directement dans la fiche.
Jusqu'à 5 conducteurs, terre comprise.
Montage nécessitant davantage de manipulation.
Étanchéité dépendante du montage et du câble choisi.
Câble avec fiche prémontée
Fiche déjà montée en usine.
Installation plus rapide.
Longueurs prédéfinies selon les modèles.
Moins de manipulations au niveau du connecteur.
Liaison câble-fiche réalisée en usine.
Notre conseil : pour une installation dans un coffre ou un emplacement protégé, la prise à câbler est une solution flexible. Pour une installation davantage exposée à l'humidité, un câble avec fiche moulée peut être préférable, à condition de vérifier son indice de protection.
Caractéristiques de la prise Hirschmann STAK 4 N
Modèle : STAK 4 N
Type : connecteur mâle à câbler
Contacts fonctionnels : 4 broches
Contact de protection : terre (PE)
Nombre maximal de conducteurs raccordables : 5, terre comprise
Couleur : noir
Câble prémonté : non
Longueur du câble : au choix
Applications : BSO, volets roulants et motorisations compatibles
Compatibilité : connecteur femelle correspondant au STAK 4 N
Attention au raccordement électrique
Le contact de terre est distinct des 4 broches fonctionnelles. Il doit être raccordé lorsque l'équipement nécessite une liaison de protection.
Le câblage doit être réalisé hors tension, en respectant le repérage des contacts, les caractéristiques du câble et les instructions des fabricants. La présence de 4 broches ne garantit pas la compatibilité avec tous les moteurs ou systèmes SMI.
