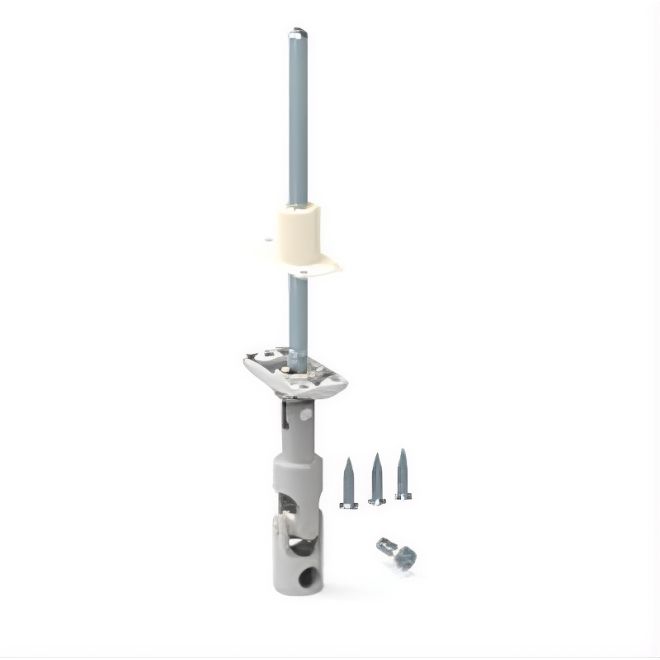

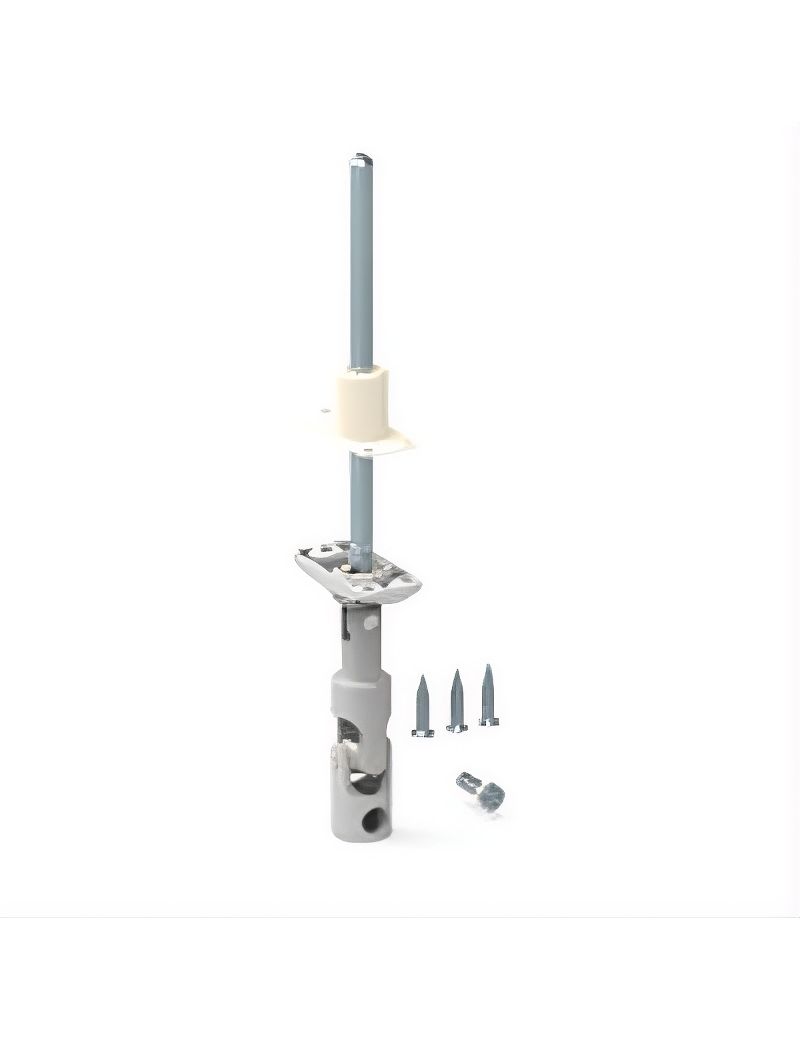

Le mini bloc guide déporté D773NG est une sortie de caisson pour volet roulant avec tige courte de 130 mm. Son système déporté permet d'éloigner la manivelle de la fenêtre afin de faciliter l'ouverture de l'ouvrant.
Cette version est particulièrement intéressante lorsque la profondeur disponible dans le coffre est réduite ou lorsqu'une tige de 175 mm serait trop longue pour votre installation.
Référence fabricant : D773NG

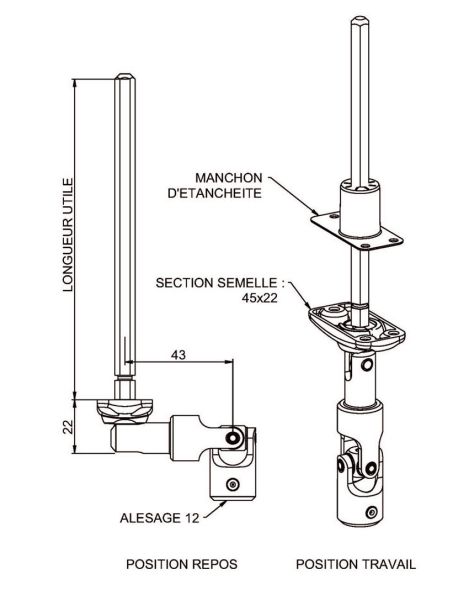

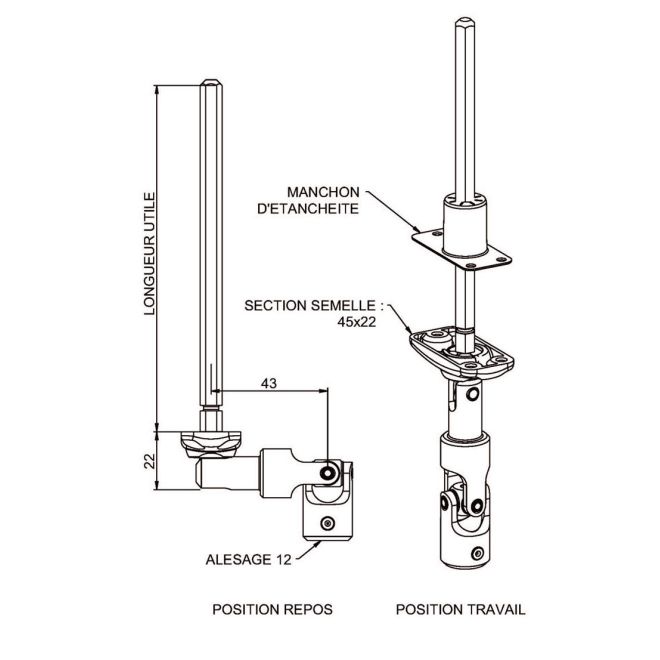

Caractéristiques du mini bloc guide déporté D773NG
- Référence fabricant : D773NG
- Type : mini bloc guide / sortie de caisson déportée
- Déport : 43 mm
- Entrée côté manivelle : diamètre 12 mm
- Sortie côté mécanisme : hexagonale de 7 mm (6P7)
- Longueur de la tige : 130 mm
- Utilisation : notamment pour coffre PVC bloc-baie
Comment éviter que la manivelle du volet roulant bloque la fenêtre ?
Lorsque la sortie de caisson est située trop près de l'ouvrant, la manivelle du volet roulant peut empêcher la fenêtre de s'ouvrir complètement ou venir buter contre celle-ci.
Le système déporté du D773NG éloigne la manivelle de 43 mm. Une fois la manivelle au repos, ce décalage permet de dégager davantage l'espace nécessaire à l'ouverture de la fenêtre.
Avant de commander, mesurez la distance supplémentaire dont vous avez besoin. Si un déport inférieur ou égal à 43 mm permet de libérer votre fenêtre, ce modèle peut convenir.
Attention : vérifiez également les dimensions de votre installation. Cette sortie est prévue pour une manivelle de diamètre 12 mm et une liaison côté mécanisme en hexagonal de 7 mm (6P7). Si ces dimensions sont différentes, les éléments périphériques devront également être adaptés ou un autre modèle devra être choisi.
Pourquoi choisir la version D773NG avec tige courte de 130 mm ?
Le D773NG possède une tige de 130 mm. Cette longueur est particulièrement adaptée lorsque votre mécanisme est relativement proche de la sortie de caisson et qu'une tige plus longue risquerait de venir toucher le fond du coffre ou dépasser inutilement dans le mécanisme.
Pour choisir entre les différentes longueurs, mesurez si possible votre ancienne tige ou la profondeur nécessaire entre la sortie de caisson et le mécanisme du volet roulant.
Si vous avez besoin de davantage de longueur, il existe également une version avec tige de 175 mm :
→ Voir le mini bloc guide déporté 6P7 avec tige de 175 mm
Peut-on raccourcir la tige de 130 mm ?
Oui. Si la tige du D773NG est encore trop longue pour votre installation, la tige acier peut être recoupée à la longueur nécessaire avec une scie à métaux.
Après la coupe, il est important d'ébavurer correctement l'extrémité avec une lime. Vous pourrez ensuite introduire plus facilement la tige 6P7 dans le mécanisme sans que les bavures créées par la coupe ne gênent son insertion.
Il est donc généralement préférable de disposer d'une tige légèrement trop longue que trop courte : une tige peut être recoupée, mais elle ne peut évidemment pas être rallongée.
Déport à gauche ou déport à droite : comment choisir ?
Il existe différentes configurations de sorties de caisson déportées. Le sens du déport doit notamment être choisi en fonction de la position de la manivelle et de l'espace nécessaire pour permettre l'ouverture de votre fenêtre.
Comparez votre installation et la position souhaitée de la manivelle avec les photos des modèles suivants :
→ Voir la sortie de caisson avec déport à gauche
→ Voir la sortie de caisson avec déport à droite
Et si ma manivelle fait 13 mm de diamètre ?
Cette sortie de caisson D773NG est prévue pour une manivelle de diamètre 12 mm. Vérifiez cette mesure sur votre installation avant de commander.
Si votre manivelle possède un diamètre de 13 mm, vous trouverez également une sortie de caisson déportée adaptée :
→ Voir la sortie de caisson déportée 6P7 pour manivelle Ø13 mm
Comment savoir si la sortie de caisson D773NG est compatible ?
Avant de commander votre mini bloc guide, contrôlez principalement quatre dimensions :
- le déport nécessaire pour dégager votre fenêtre : jusqu'à 43 mm ;
- le diamètre de la manivelle : 12 mm ;
- la liaison avec le mécanisme : hexagonal de 7 mm (6P7) ;
- la longueur de tige nécessaire : cette version possède une tige de 130 mm.
Si ces dimensions correspondent à votre installation, le mini bloc guide déporté D773NG constitue une solution simple pour remplacer votre ancienne sortie de caisson tout en dégageant la manivelle de l'ouvrant.
