Manivelle Complète 1,3m Blanc + CLIP

Tringle oscillante assemblée avec poignée Selectalu

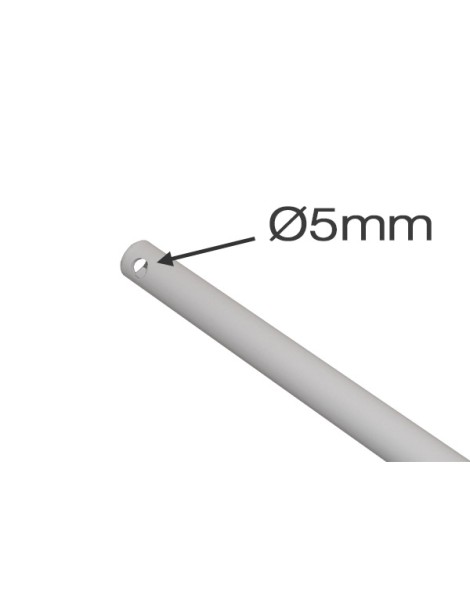

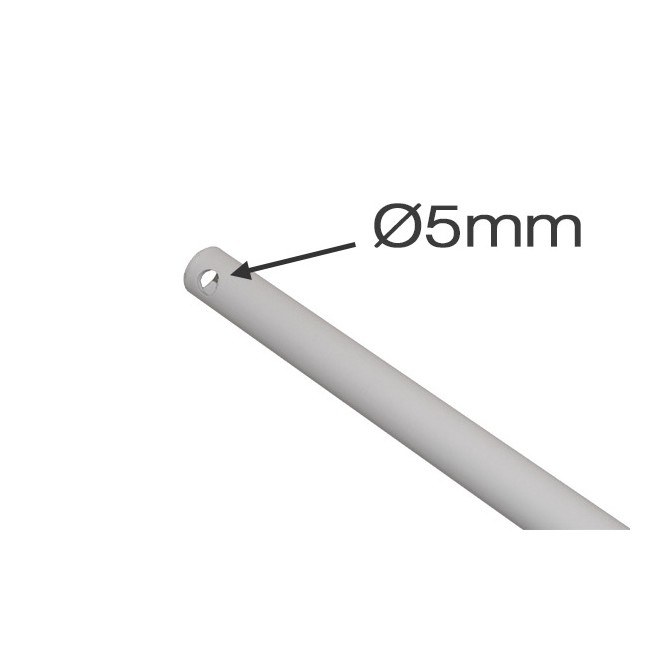

Tube Acier percé Ø5.2mm

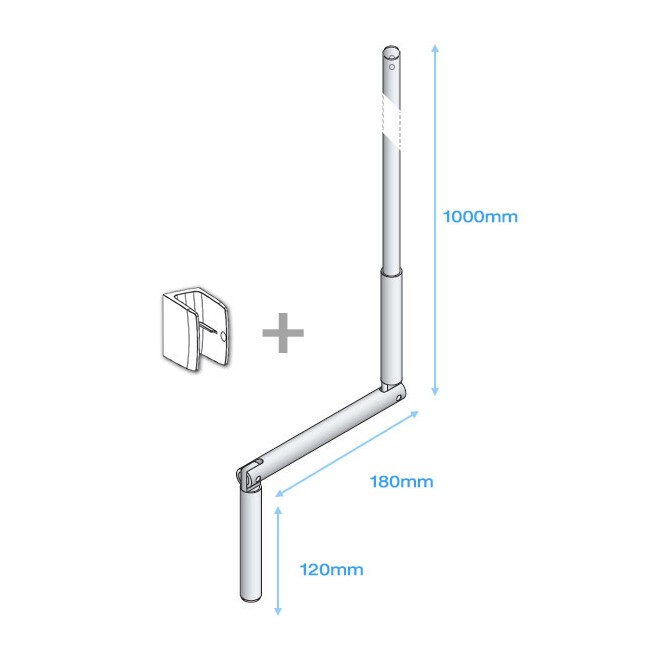

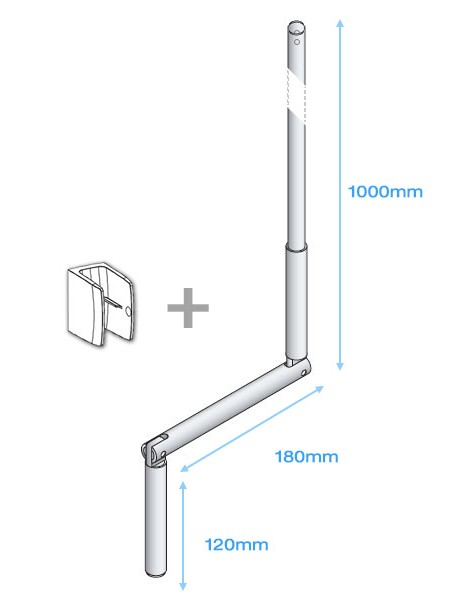

Longueur de la tringle : 1000mm

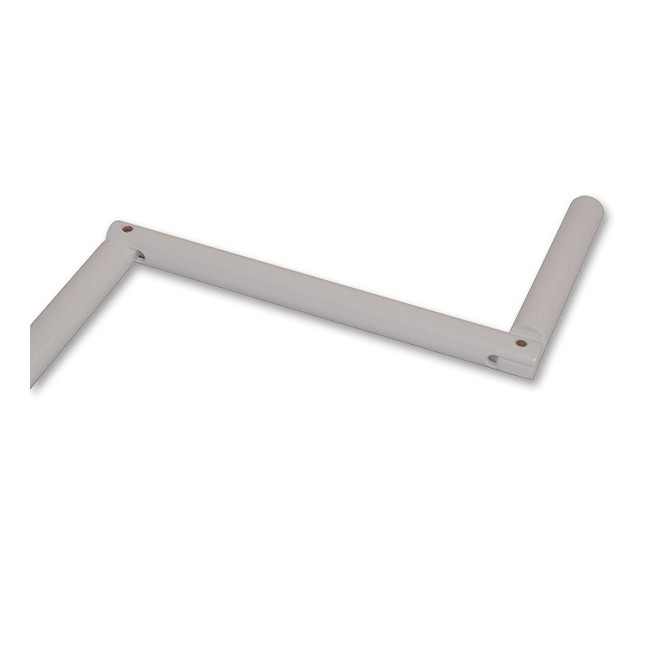

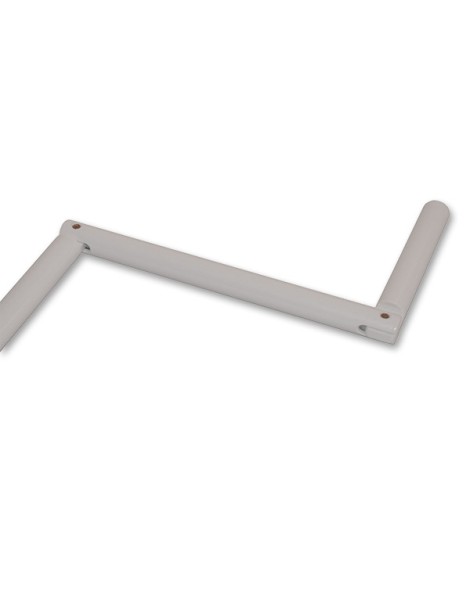

Bras Aluminium de 180mm et Poignée de 120mm. Double billage qui permet de garder la manivelle en position de travail. Bras maintenu en position horizontale. Poignée basse fixe.

Longueur totale : 1300mm

Livré avec clip de blocage

Montage de la manivelle

1. Positionnez la tringle de la manivelle en face du cardan existant du volet roulant.
2. Alignez les trous de la tringle (percée Ø5,2 mm) avec ceux du cardan.
3. Insérez une goupille Ø5 mm pour assurer la liaison entre la manivelle et le cardan.
4. Vérifiez que la manivelle tourne librement, sans point dur.
5. Installez le clip de blocage fourni afin de sécuriser l’ensemble.
