Le mini bloc guide déporté D776NG est une sortie de caisson déportée pour volet roulant destinée notamment aux coffres PVC de type bloc-baie.
Grâce à son déport de 43 mm, il permet d'écarter la manivelle du dormant de la fenêtre afin de faciliter son ouverture. Il est particulièrement utile lorsque la manivelle du volet roulant empêche la fenêtre de s'ouvrir complètement.
Référence fabricant : D776NG
Notre référence : ACZD776NG

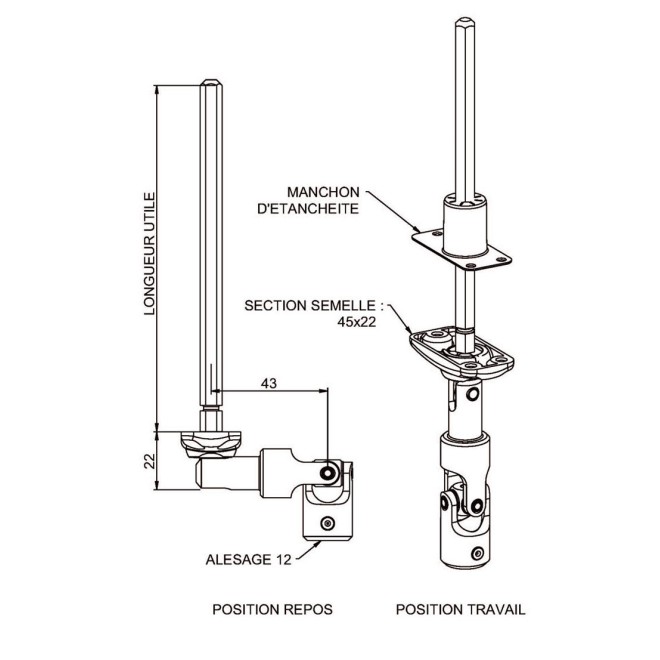

Caractéristiques du mini bloc guide déporté D776NG
- Type : mini bloc guide / sortie de caisson déportée
- Déport : 43 mm
- Entrée côté manivelle : diamètre 12 mm
- Sortie côté treuil : hexagonale 7 mm (6P7)
- Longueur de la tige acier : 175 mm
- Platine : polybutylène teinté
- Utilisation : notamment pour coffre PVC bloc-baie
Le mini bloc guide est livré avec sa vis de serrage de genouillère, 3 vis de fixation et un manchon d'étanchéité.
Comment éviter que la manivelle du volet roulant bloque l'ouverture de la fenêtre ?
Sur certains volets roulants, la sortie de caisson est placée trop près de la fenêtre. La manivelle se retrouve alors devant l'ouvrant et empêche d'ouvrir complètement la fenêtre.
Le mini bloc guide D776NG permet de déporter la manivelle de 43 mm. Au repos, celle-ci est ainsi éloignée de la fenêtre et laisse davantage de passage à l'ouvrant.
Avant de commander, mesurez le décalage dont vous avez besoin pour libérer votre fenêtre. Si un déport de 43 mm maximum suffit, cette sortie de caisson peut convenir à votre installation.
Attention à la compatibilité : le D776NG est prévu pour recevoir une manivelle de diamètre 12 mm et possède une tige d'attaque hexagonale de 7 mm (6P7). Si votre installation utilise d'autres dimensions, il faudra choisir une autre version ou remplacer également les éléments de liaison concernés.
Déport à gauche ou à droite : quelle sortie de caisson choisir ?
Selon la position de votre volet et le sens d'ouverture de la fenêtre, le déport nécessaire peut se situer à gauche ou à droite. Deux versions sont disponibles :
→ Sortie de caisson déportée à gauche
→ Sortie de caisson déportée à droite
Pour éviter toute erreur, placez-vous face au volet roulant, côté intérieur et comparez la position de votre sortie actuelle avec les photos des deux modèles.
Votre manivelle fait 13 mm de diamètre ?
Le modèle D776NG présenté sur cette page possède une entrée de diamètre 12 mm. Si votre manivelle possède un diamètre de 13 mm, une autre version est disponible :
→ Voir la sortie de caisson déportée 6P7 pour manivelle Ø13 mm
Ma tige est plus courte : quel modèle choisir ?
Cette version de la sortie de caisson D776NG est équipée d'une tige hexagonale 6P7 de 175 mm de longueur.
Si votre installation nécessite une tige plus courte, par exemple parce que le mécanisme n'est pas traversant ou que la tige de 175 mm vient toucher le fond du coffre, il est possible de raccourcir simplement la tige à la longueur souhaitée avec une scie à métaux.
Après la coupe, pensez à ébavurer soigneusement l'extrémité de la tige avec une lime avant de l'introduire dans le mécanisme. Cela facilite son insertion et évite que les bavures ne gênent le montage.
Si vous préférez utiliser directement une sortie de caisson avec une tige plus courte, il existe également une version avec tige de 130 mm :
→ Voir le mini bloc guide déporté 6P7 avec tige de 130 mm
Comment vérifier la compatibilité du D776NG avec mon volet roulant ?
Avant de remplacer votre sortie de caisson, vérifiez principalement ces trois éléments :
- le déport nécessaire pour permettre l'ouverture de votre fenêtre : jusqu'à 43 mm ;
- le diamètre de la manivelle : 12 mm ;
- la forme et la dimension de la tige côté treuil : hexagonale 7 mm, appelée également 6P7.
Si ces caractéristiques correspondent à votre installation, le mini bloc guide déporté D776NG permet de remplacer la sortie existante tout en éloignant la manivelle de la fenêtre.
