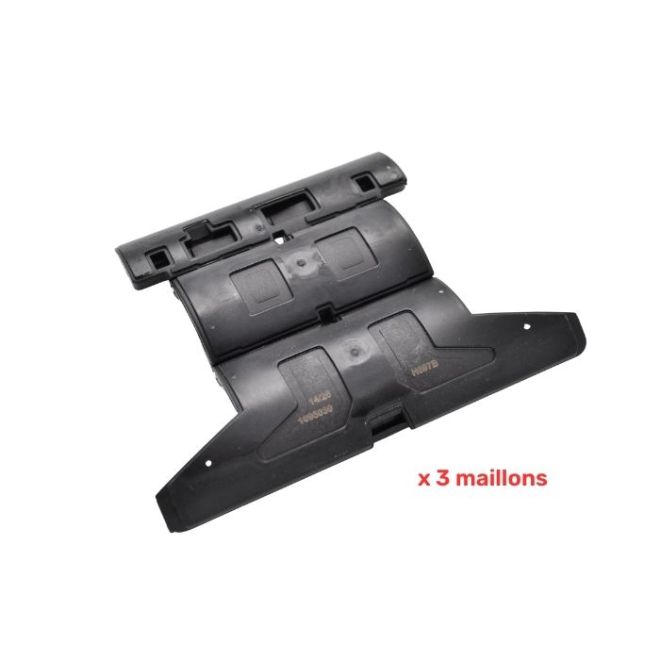

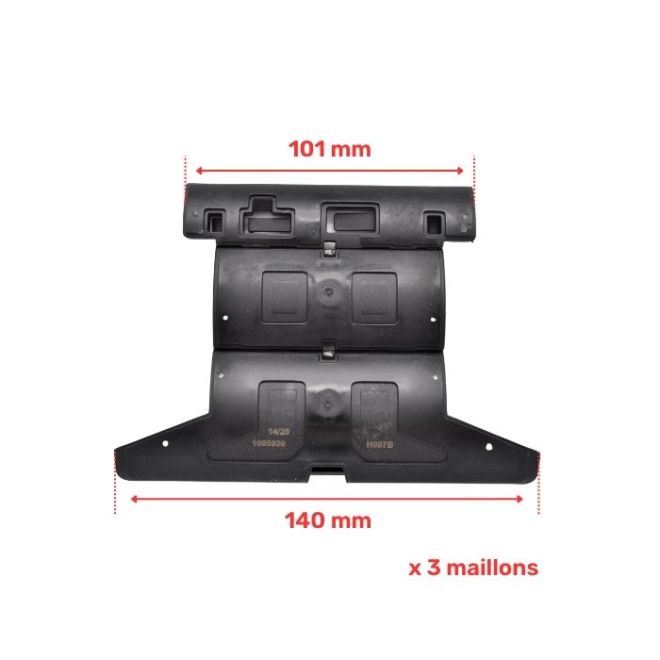

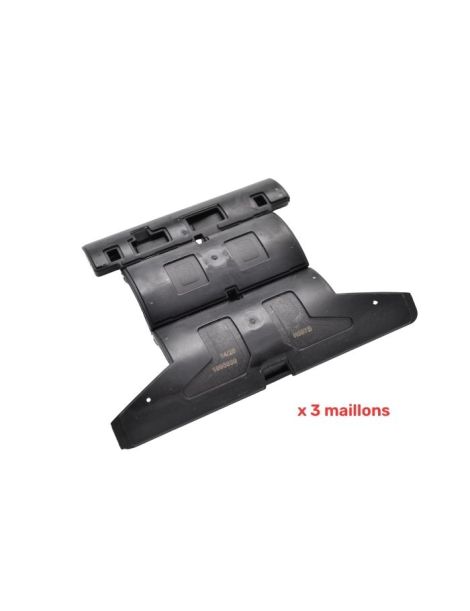

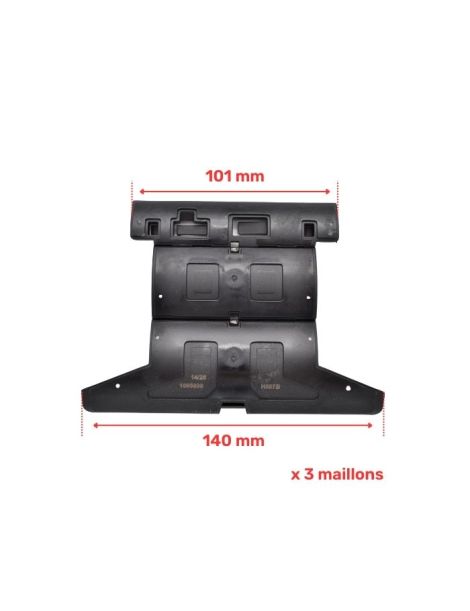

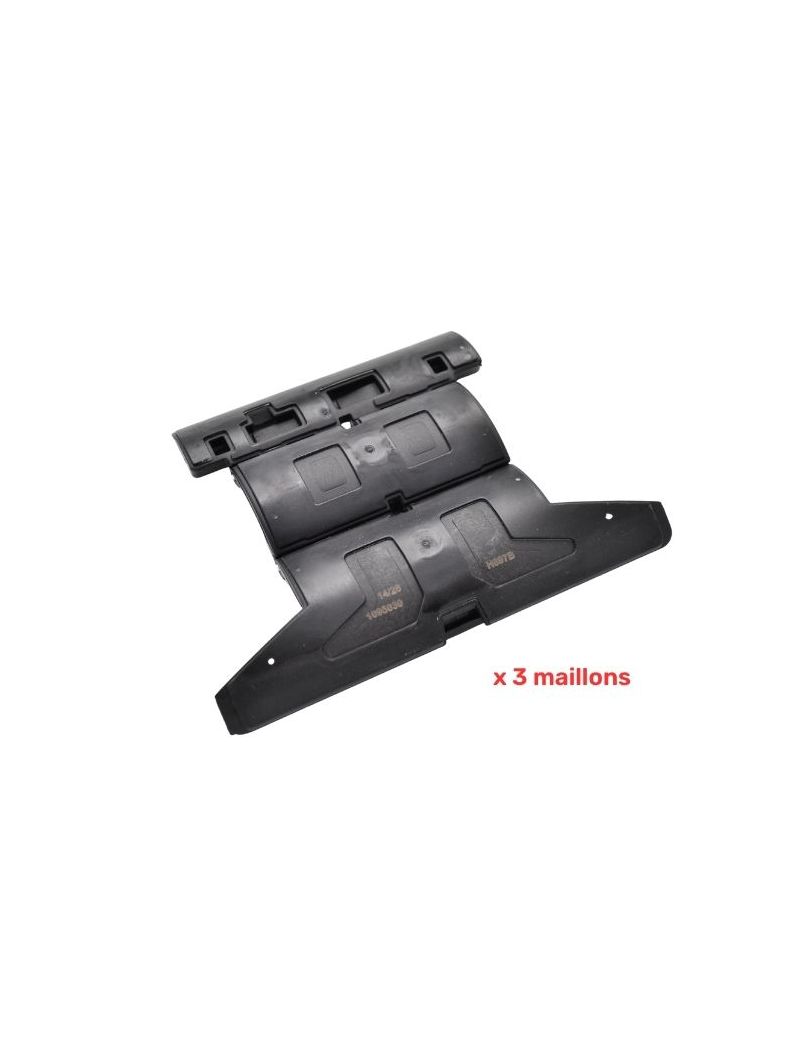

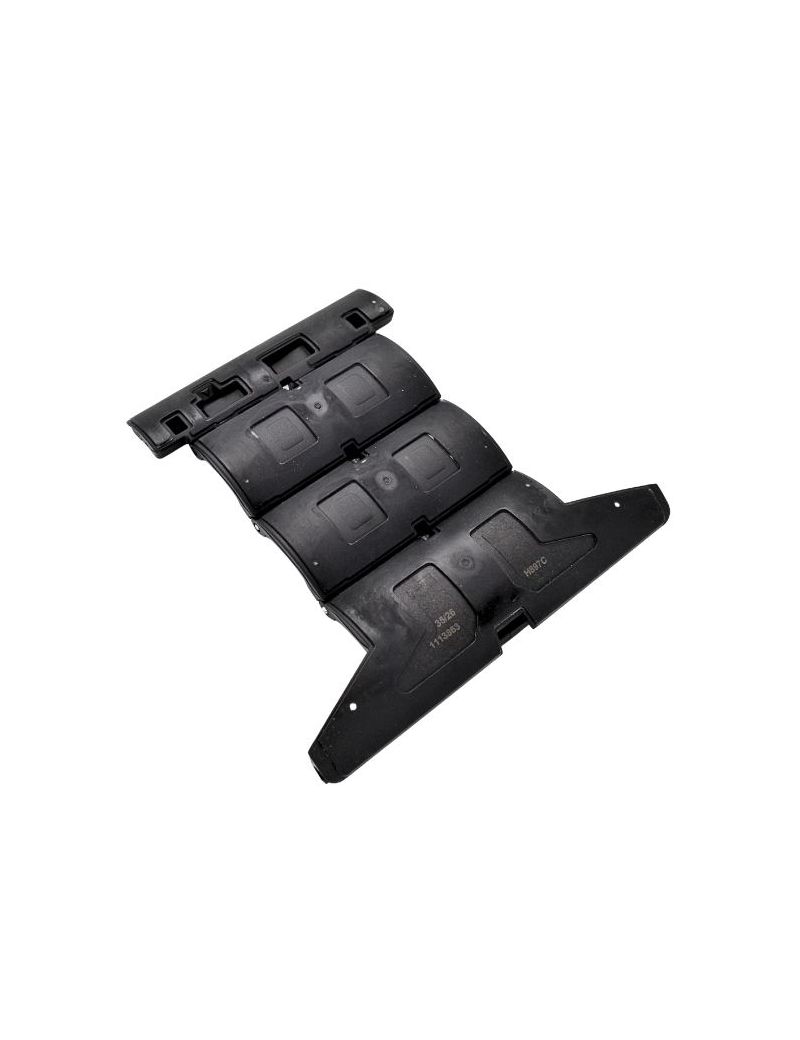

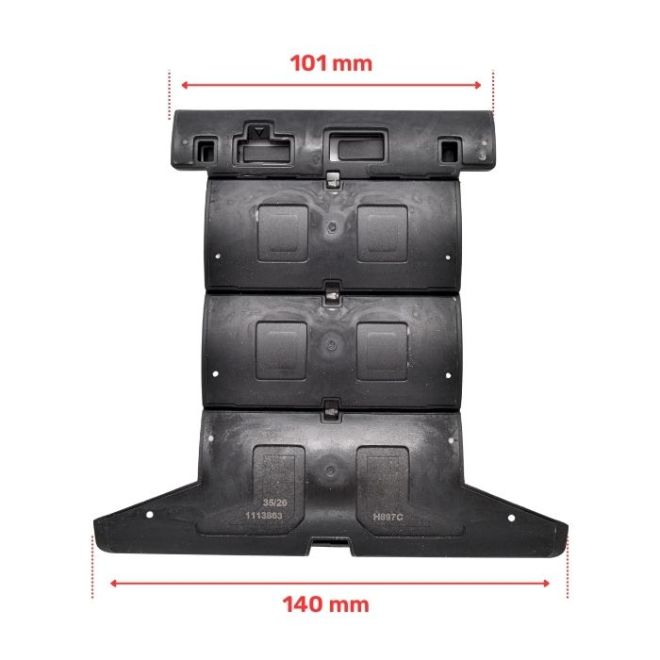

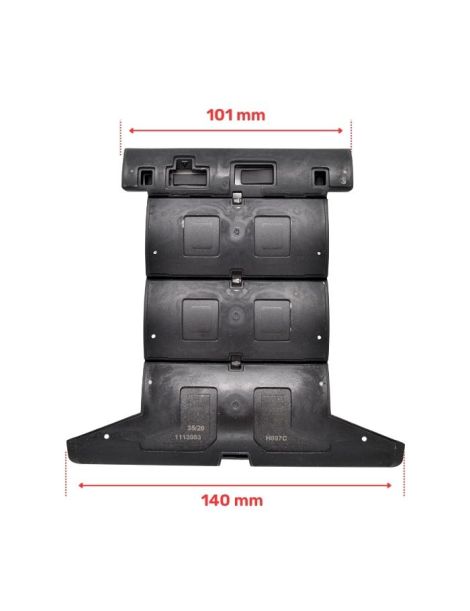

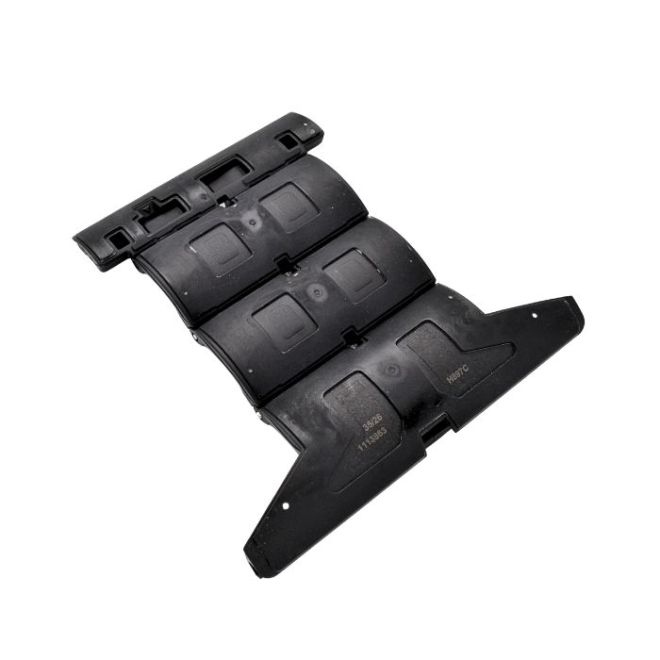

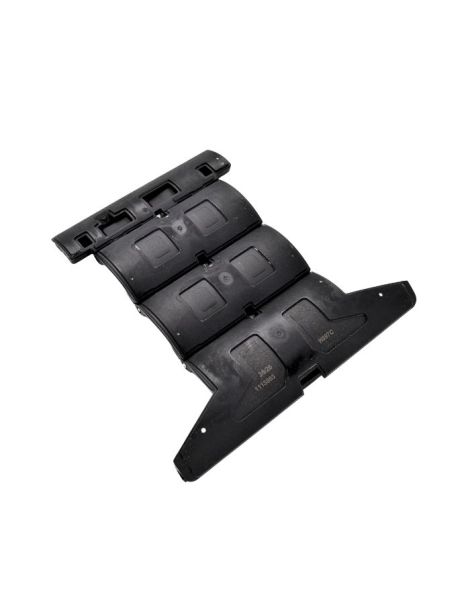

Le verrou de sécurité RE-FLEX Zurflüh-Feller H897C à 3 maillons assure la liaison entre le tablier et l'axe tout en permettant le verrouillage du volet roulant en position basse.
Grâce à son faible encombrement, le verrou RE-FLEX est particulièrement adapté aux volets roulants pour lesquels l'espace disponible dans le coffre est optimisé. Sa protection souple en élastomère limite également fortement le marquage des premières lames lors de l'enroulement.
Caractéristiques du verrou RE-FLEX H897C 3 maillons
- Référence : H897C
- Nombre de maillons : 3
- Tube compatible : ZF54 avec lumières rectangulaires compatibles
- Dimensions des lumières : 5,7 x 11,6 mm
- Entraxe des lumières : 75 mm
- Poids maximum du tablier : 7 kg par verrou
- Fixation : sans outil, par translation axiale sur le tube
- Maintien : clip anti-retour intégré
Pourquoi choisir le verrou RE-FLEX 3 maillons H897C ?
Le RE-FLEX existe en 1, 2 ou 3 maillons. Le choix ne dépend pas uniquement de la taille du volet : la longueur du verrou doit être adaptée à la section du coffre et à la position du tablier afin que le verrou travaille correctement en arc-boutement, avec un angle proche de 45°.
Le modèle H897C à 3 maillons est destiné aux configurations nécessitant le verrou le plus long de la gamme. Le choix doit cependant être vérifié à l'aide des abaques Zurflüh-Feller présents dans la documentation technique disponible sur cette fiche produit.
Important : le RE-FLEX n'est pas auto-ajustable. Un nombre de maillons inadapté ou un mauvais nombre de lames dans le tablier peut empêcher le verrouillage correct du volet et, dans certains cas, endommager le verrou ou la lame.
Combien de verrous faut-il installer sur un volet roulant ?
Zurflüh-Feller préconise 2 verrous jusqu'à 1 400 mm de largeur. Au-delà de 1 400 mm, il faut ajouter des verrous en conservant un espacement maximal de 800 mm entre deux verrous.
Chaque verrou peut supporter jusqu'à 7 kg de tablier. Le nombre de verrous peut également varier selon le type de motorisation et son couple. Reportez-vous à la documentation technique jointe pour les configurations particulières.
Est-ce que le verrou RE-FLEX peut remplacer le verrou Clicksur ZF ?
Oui, le verrou RE-FLEX peut remplacer un verrou Clicksur ZF, mais uniquement si votre tube possède les perforations adaptées.
Le RE-FLEX se monte sur un tube ZF54 équipé de lumières rectangulaires de 5,7 x 11,6 mm avec un entraxe de 75 mm. Il ne peut pas être vissé ou adapté sur un tube ne possédant pas ces perforations.
Attention : si votre axe est ancien, vérifiez impérativement la forme des perforations avant de commander.
Lorsque le tube possède bien les perforations compatibles, le verrou se fixe rapidement et sans outil : il suffit de le plaquer sur le tube au niveau des lumières puis de le faire coulisser axialement. Un clip anti-retour intégré assure ensuite son maintien.
Un verrou conçu pour limiter le marquage des lames
Le RE-FLEX possède une protection souple en élastomère sur sa zone de contact avec le tablier. Elle augmente la surface de contact et limite fortement les frottements et le marquage des premières lames pendant l'enroulement.
Selon les essais Zurflüh-Feller, aucune dégradation visuelle irréversible liée au contact du verrou avec les lames n'a été constatée jusqu'à 14 000 cycles.
Montage et démontage du verrou RE-FLEX
Le montage s'effectue sans outil par plaquage du verrou contre le tube puis par translation sur les lumières rectangulaires. Le clip anti-retour intégré au maillon côté tube maintient ensuite le verrou en position.
Pour le démontage, il suffit de soulever la languette du clip à l'aide d'un petit tournevis plat puis de faire coulisser le verrou dans le sens inverse du montage.
Afin de faciliter l'identification du sens de démontage, un repère visuel est présent sur le verrou.
Pour connaître les plages d'utilisation du H897C selon la taille du coffre, le nombre de lames et le type de motorisation, consultez la documentation technique Zurflüh-Feller disponible sur cette fiche produit.
