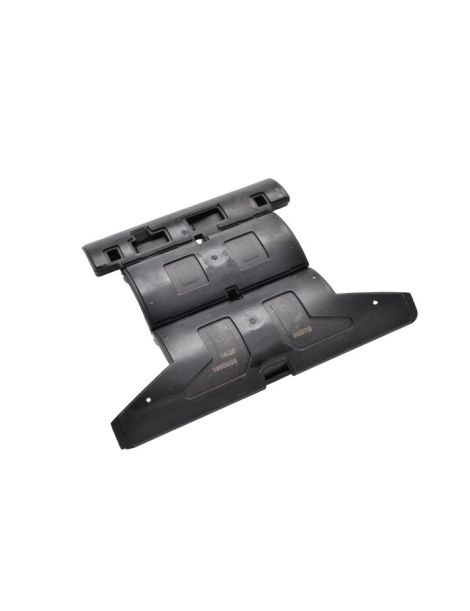

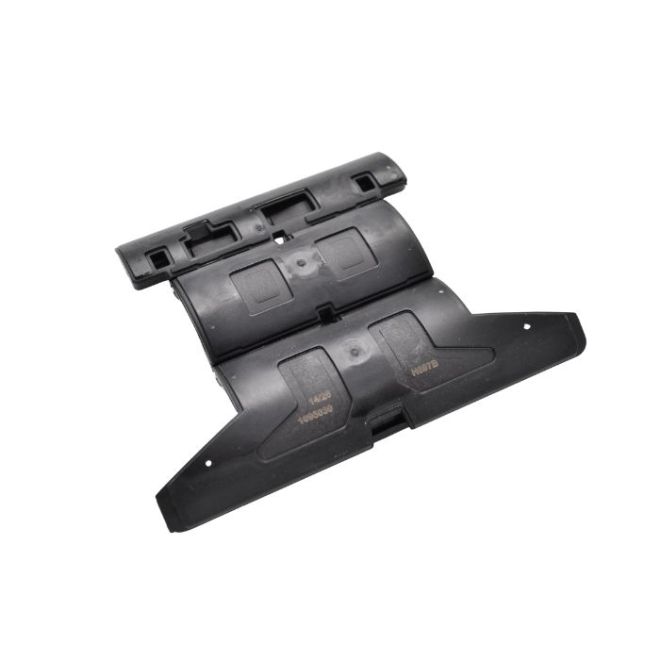

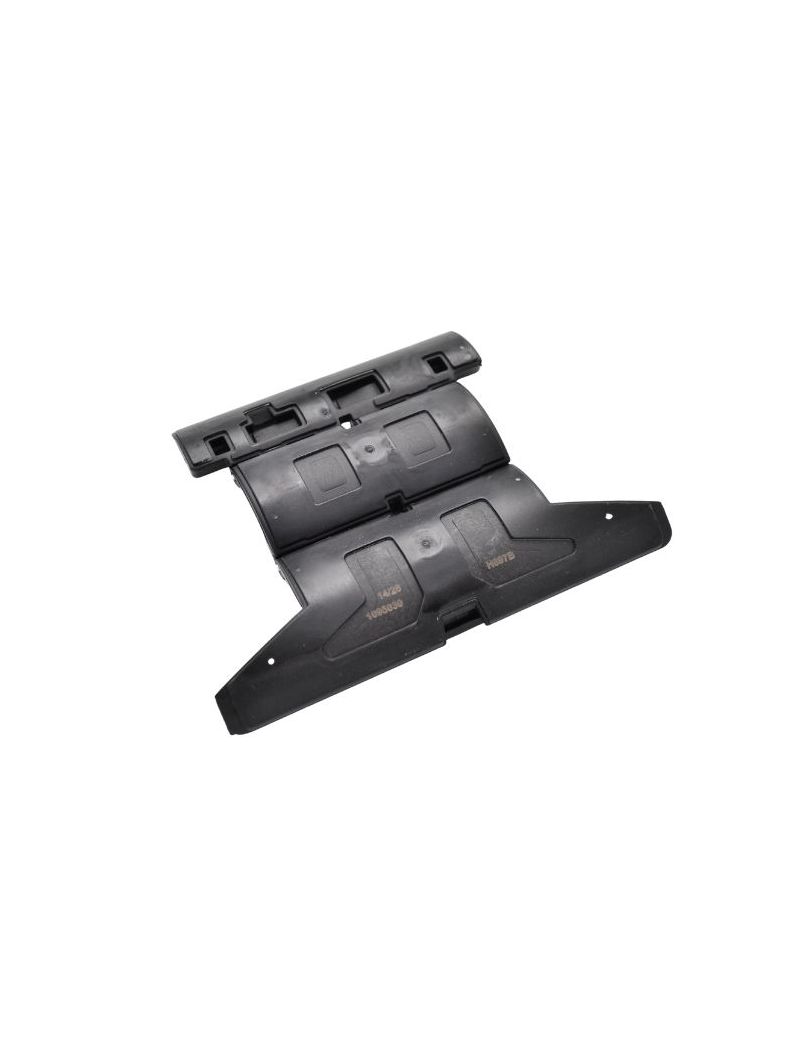

Le verrou RE-FLEX Zurflüh-Feller H897B à 2 maillons permet de fixer le tablier sur l'axe ZF54 et contribue au blocage du volet roulant lorsqu'il est complètement fermé.
Cette version intermédiaire de la gamme RE-FLEX associe un encombrement réduit à une articulation adaptée aux configurations nécessitant deux maillons. Une protection souple en élastomère recouvre la zone en contact avec le tablier afin de réduire les frottements et les traces sur les premières lames.
Caractéristiques du verrou RE-FLEX H897B 2 maillons
- Référence Zurflüh-Feller : H897B
- Version : 2 maillons
- Axe compatible : tube ZF54 avec perforations rectangulaires spécifiques
- Perforations nécessaires : 5,7 x 11,6 mm

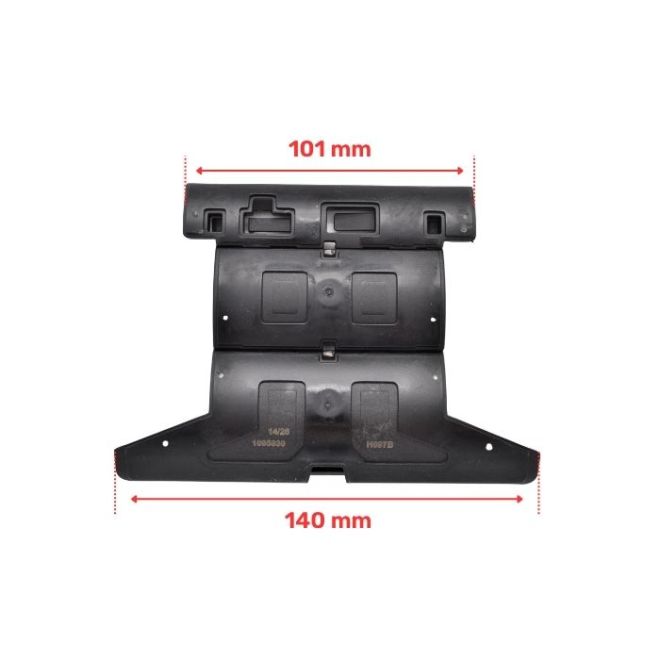

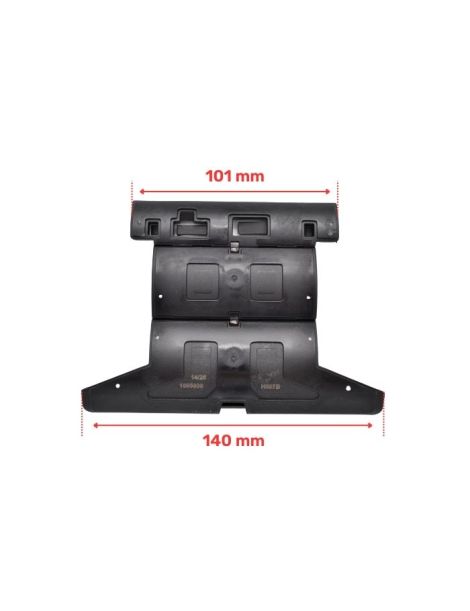

- Entraxe : 75 mm
- Capacité : jusqu'à 7 kg de tablier par verrou
- Pose : fixation rapide sans outil sur le tube
- Sécurisation : clip anti-retour intégré au verrou
Dans quel cas choisir le RE-FLEX H897B à 2 maillons ?
Le H897B constitue la version 2 maillons de la gamme RE-FLEX, également proposée avec 1 ou 3 maillons. Le choix entre ces différentes longueurs doit être effectué en fonction de la géométrie du volet, notamment de la section du coffre et de la pénétration du tablier à l'intérieur de celui-ci.
Une fois le volet fermé, le verrou doit travailler correctement en arc-boutement. Zurflüh-Feller préconise un angle proche de 45° selon la section du coffre. Le modèle 2 maillons convient donc aux installations pour lesquelles cette longueur permet d'obtenir la bonne position de verrouillage.
En cas de doute entre un verrou 1, 2 ou 3 maillons, consultez les abaques de sélection Zurflüh-Feller présents dans la documentation technique jointe à cette fiche.
À savoir : le verrou RE-FLEX n'est pas auto-ajustable. Une longueur de verrou ou un nombre de lames incorrect peut entraîner un mauvais tassement du tablier, laisser apparaître les ajours ou provoquer une contrainte excessive sur la lame.
Quelle quantité de verrous RE-FLEX prévoir ?
Pour un volet roulant d'une largeur allant jusqu'à 1 400 mm, Zurflüh-Feller préconise au minimum 2 verrous. Pour les largeurs supérieures, des verrous supplémentaires doivent être répartis sur l'axe, avec une distance maximale de 800 mm entre deux verrous.
La capacité indiquée est de 7 kg de tablier par verrou. Ces préconisations peuvent toutefois évoluer en fonction de la manœuvre utilisée et notamment du couple du moteur. La fiche technique du fabricant détaille ces différents cas.
Le RE-FLEX H897B remplace-t-il un ancien Clicksur ZF ?

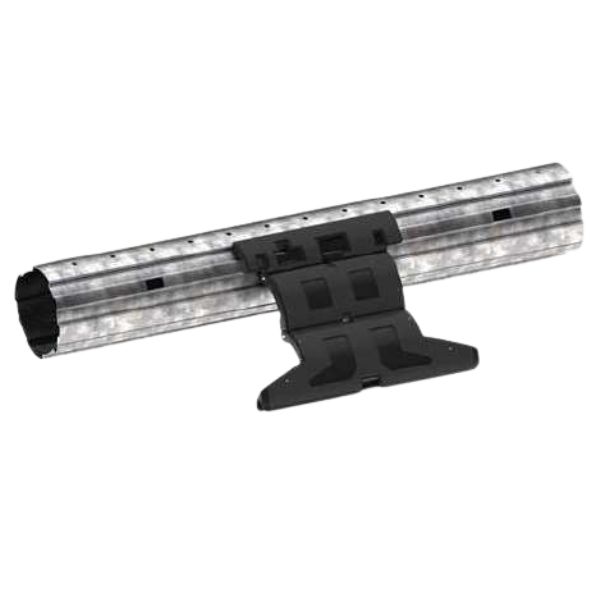

Le remplacement est possible à condition de disposer du bon modèle de tube ZF54. Contrairement au Clicksur monté sur certaines générations précédentes, le RE-FLEX nécessite la présence de lumières rectangulaires de 5,7 x 11,6 mm espacées de 75 mm.
Il est donc indispensable de contrôler votre axe avant de commander : le RE-FLEX ne peut pas être vissé sur un tube dépourvu de ces perforations spécifiques.
Sur un tube compatible, l'installation est très simple. Les ergots du verrou viennent se placer dans les ouvertures prévues sur le ZF54. Une translation latérale permet ensuite de verrouiller l'ensemble, tandis que le système anti-retour évite son déplacement involontaire.
Protection des lames lors de l'enroulement
Zurflüh-Feller a équipé le RE-FLEX d'une zone de contact souple surmoulée en élastomère. Cette conception permet d'augmenter la surface d'appui sur le tablier et de limiter l'abrasion provoquée par le contact entre le verrou et les premières lames.
Les essais réalisés par le fabricant n'ont pas mis en évidence de dégradation visuelle irréversible des lames liée au verrou après 14 000 cycles de fonctionnement.
Comment installer et retirer le verrou H897B ?

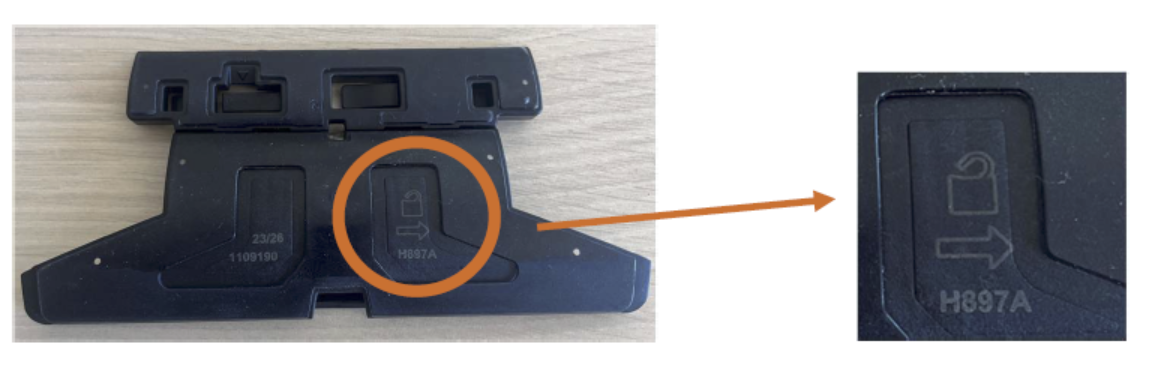

Aucun outil n'est nécessaire pour la pose. Positionnez le verrou face aux lumières rectangulaires du tube ZF54, plaquez-le contre l'axe puis effectuez une translation dans le sens de montage. Le clip anti-retour vient alors sécuriser automatiquement sa position.
Pour retirer le verrou, utilisez un petit tournevis plat pour relever la languette du clip, puis faites coulisser le RE-FLEX dans le sens opposé. Cette conception permet son démontage sans détériorer le verrou.
Retrouvez dans la documentation Zurflüh-Feller jointe les abaques permettant de vérifier le choix du H897B selon votre coffre ainsi que les préconisations particulières liées aux différentes motorisations.
