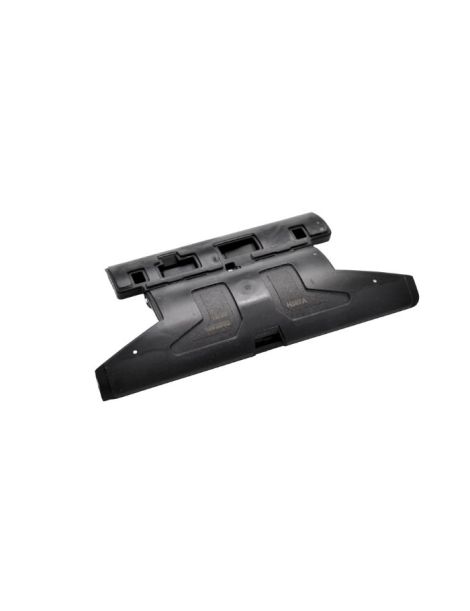

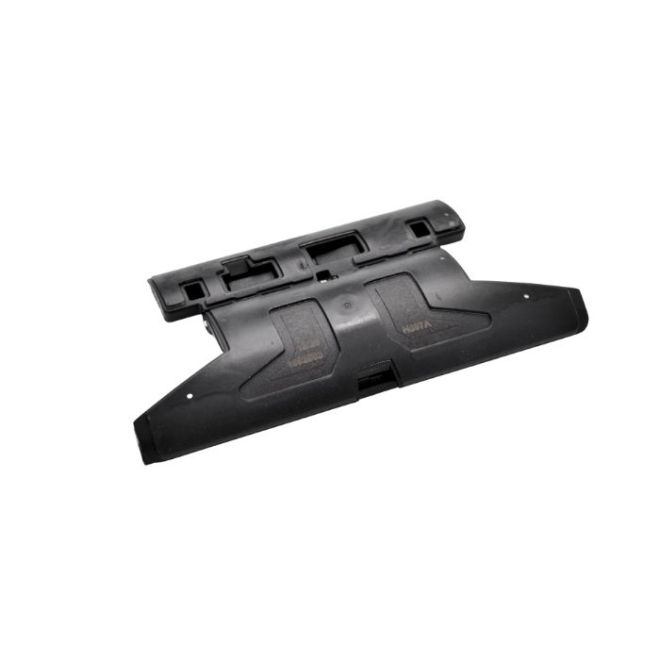

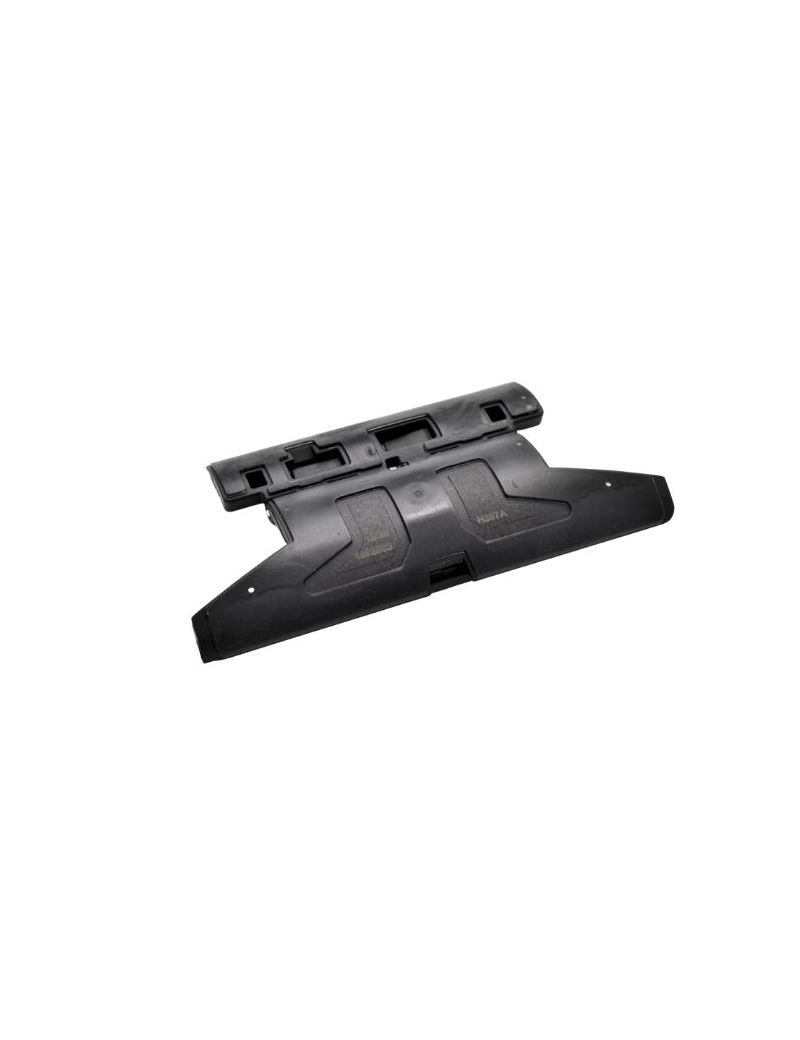

Le verrou de sécurité Zurflüh-Feller RE-FLEX H897A est la version 1 maillon de la gamme. Installé entre le tube ZF54 et le tablier, il participe au maintien et au verrouillage du volet roulant en position basse.
Avec un seul maillon, le H897A est le modèle le plus court des trois RE-FLEX. Son encombrement réduit permet son utilisation dans les configurations correspondant aux plages prévues par Zurflüh-Feller, tout en bénéficiant du revêtement souple développé pour préserver les lames du tablier.

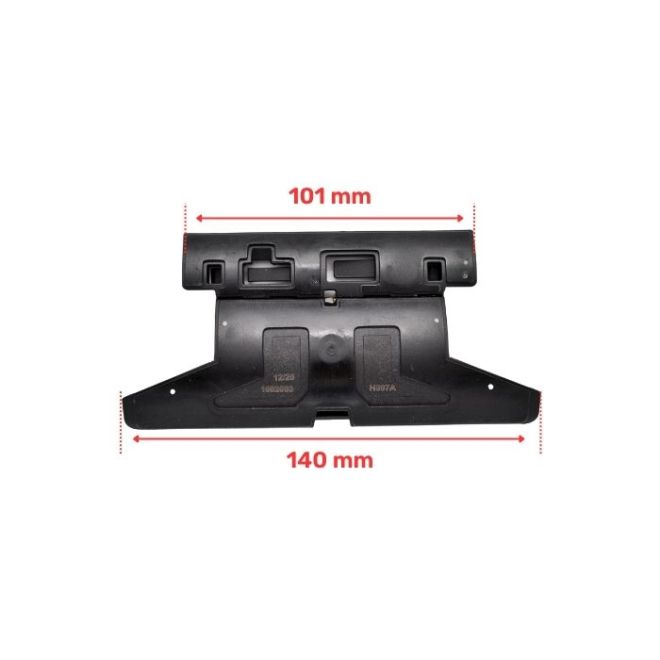

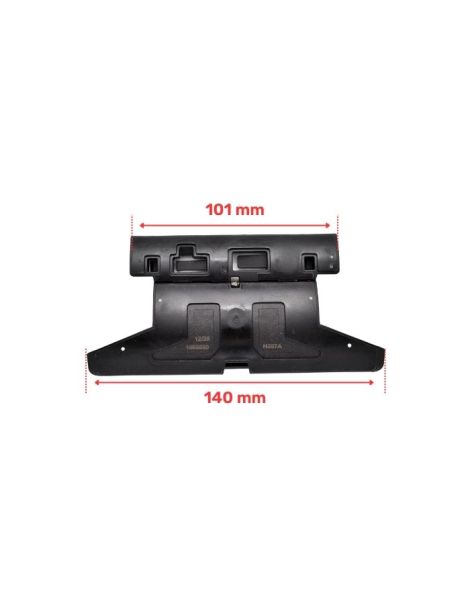

Caractéristiques du RE-FLEX H897A 1 maillon
- Référence fabricant : H897A
- Configuration : 1 maillon
- Compatibilité : tube Zurflüh-Feller ZF54 avec lumières spécifiques
- Taille des lumières : 5,7 x 11,6 mm
- Distance entre fixations : 75 mm
- Charge maximale : 7 kg de tablier par verrou
- Montage : clipsage et translation, sans vissage
- Verrouillage sur l'axe : dispositif anti-retour intégré
Quand utiliser le verrou RE-FLEX H897A à 1 maillon ?
Le H897A est le verrou le plus court de la famille RE-FLEX. Zurflüh-Feller propose également les références H897B à 2 maillons et H897C à 3 maillons afin d'adapter la longueur du verrou aux différentes configurations de volets roulants.
Le choix du nombre de maillons dépend notamment de la dimension du coffre et de la hauteur de pénétration de la lame supérieure. L'objectif est d'obtenir, volet fermé, une position permettant au verrou de travailler correctement en arc-boutement.
Il ne faut donc pas choisir systématiquement le modèle le plus court ou le plus long. Les abaques Zurflüh-Feller fournis dans la documentation téléchargeable permettent de déterminer si le H897A à 1 maillon correspond à votre installation.
Attention : ce verrou ne compense pas automatiquement une mauvaise longueur. Si le tablier pénètre trop ou pas suffisamment dans le coffre, le verrouillage peut être incorrect. Le nombre de lames du tablier doit lui aussi être adapté à la configuration du volet.
Nombre de verrous à répartir sur l'axe
Pour assurer une bonne répartition de l'effort, le fabricant demande au moins 2 verrous pour une largeur de volet jusqu'à 1 400 mm. Sur un volet plus large, il faut augmenter leur nombre de manière à ne pas dépasser 800 mm d'espacement entre deux RE-FLEX.
Un verrou est prévu pour reprendre jusqu'à 7 kg de tablier. Le poids n'est toutefois pas le seul critère à prendre en compte : certaines motorisations et certains couples nécessitent une quantité minimale de verrous différente. Ces cas sont détaillés dans la notice technique Zurflüh-Feller.
Peut-on monter le H897A à la place d'un Clicksur ZF ?
Oui, sous réserve de la compatibilité du tube. Le système de fixation du RE-FLEX nécessite un tube ZF54 disposant de deux lumières rectangulaires de 5,7 x 11,6 mm avec un entraxe de 75 mm.
Avant de remplacer un ancien Clicksur, regardez donc attentivement les perforations présentes sur votre axe. Un tube ZF54 d'une génération différente ne possédant pas ces ouvertures ne permet pas la fixation du RE-FLEX.
Lorsque les lumières correspondent, aucun perçage supplémentaire n'est nécessaire. Le verrou vient directement prendre place dans les ouvertures du tube et se bloque par translation grâce à ses ergots et à son clip anti-retour.
Une surface souple pour préserver le tablier
La partie du RE-FLEX en contact avec les lames reçoit un surmoulage en élastomère. Cette surface plus souple réduit l'agression mécanique exercée sur les premières lames lorsque le tablier s'enroule autour de l'axe.
Zurflüh-Feller indique que ses essais d'endurance n'ont révélé aucune dégradation visuelle irréversible provoquée par le contact avec le verrou jusqu'à 14 000 cycles. Cette protection concerne le contact avec le RE-FLEX et non les éventuels frottements des lames entre elles.
Fixation et démontage du RE-FLEX H897A
Pour installer le H897A, présentez ses ergots au niveau des lumières du ZF54, plaquez le verrou contre le tube puis faites-le coulisser axialement. Le clip anti-retour intégré assure son maintien une fois la bonne position atteinte.
Le démontage reste réversible : un petit tournevis plat permet de relever la languette de retenue avant de translater le verrou dans le sens inverse. Il peut ainsi être retiré sans détériorer son système de fixation.
Consultez également la fiche technique Zurflüh-Feller disponible avec ce produit pour vérifier la plage d'utilisation du H897A, les dimensions de coffre compatibles et les conditions particulières liées à votre type de manœuvre.
