Dispositif de verrouillage Automatique Mini lame - Ancien modèle

ACDD117OLD

DVA Deprat. Le plus efficace des verrous pour petite lames

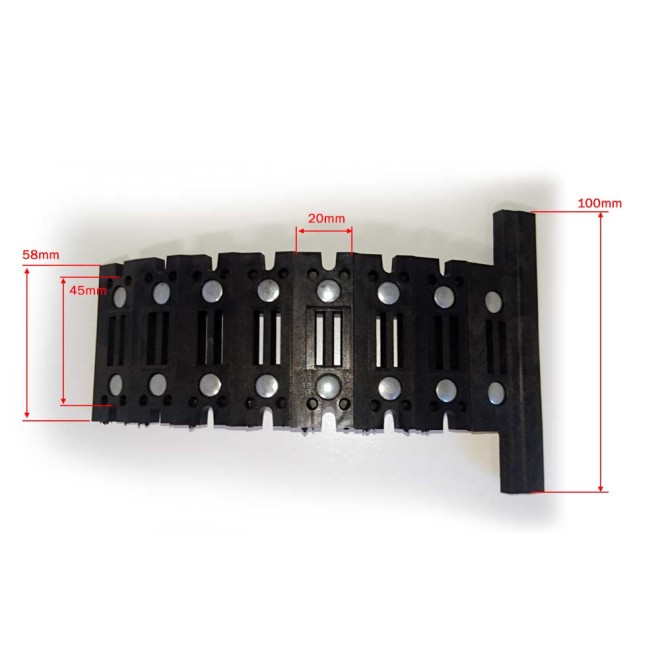

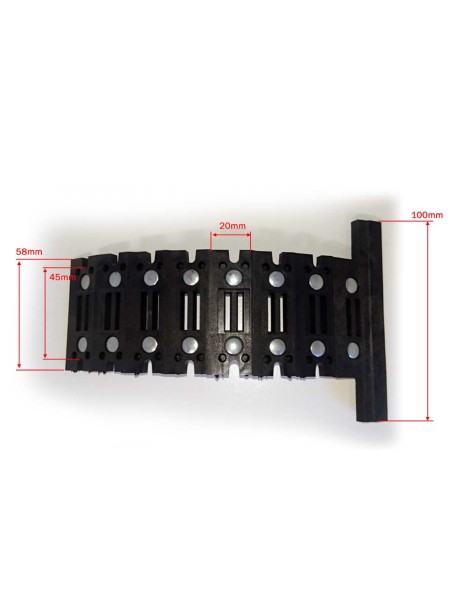

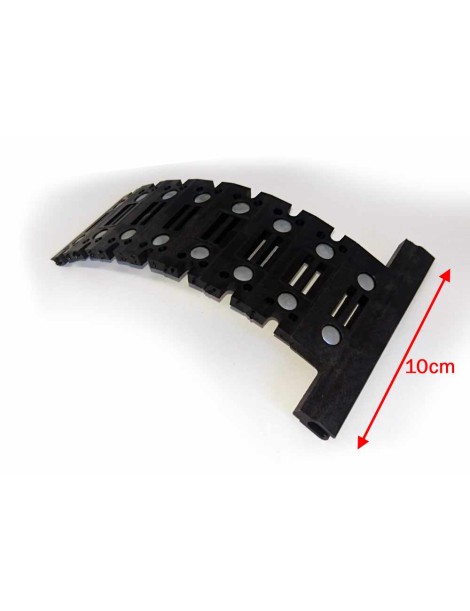

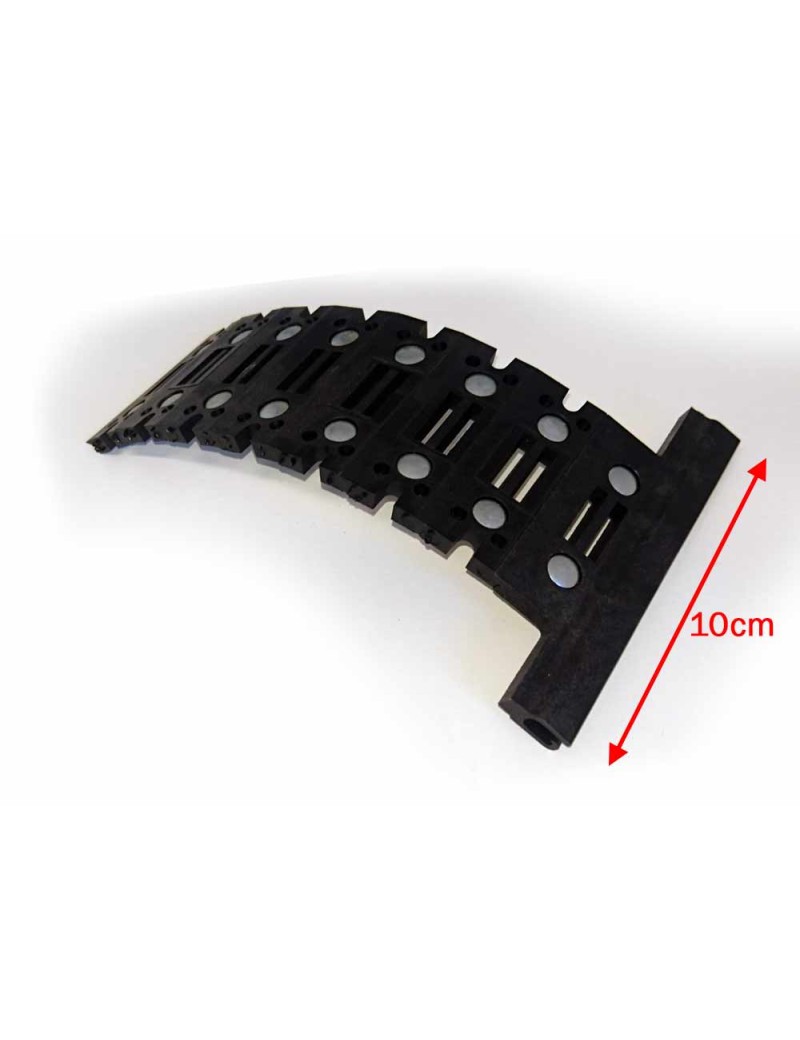

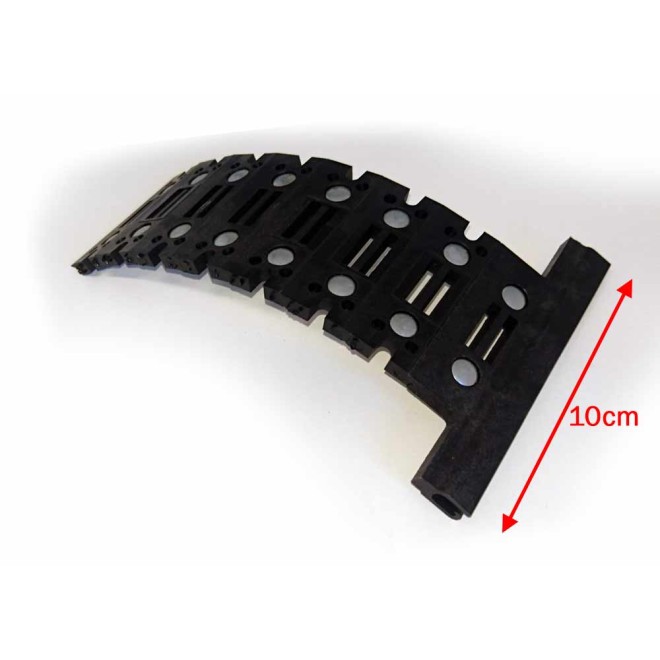

Ancienne version : accroche lame 10cm de largeur

7 maillons

...
LIRE PLUS ↓

Plus de détails

13,80 €

Ajouter à ma liste

Description du produit

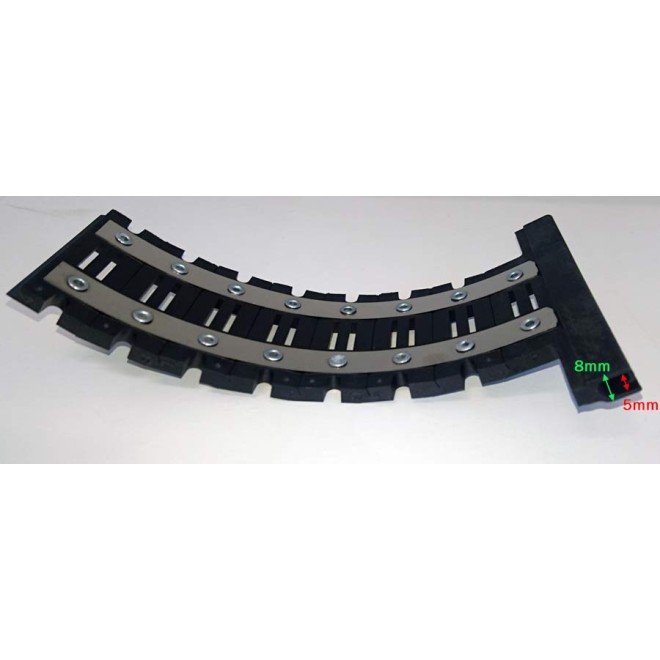

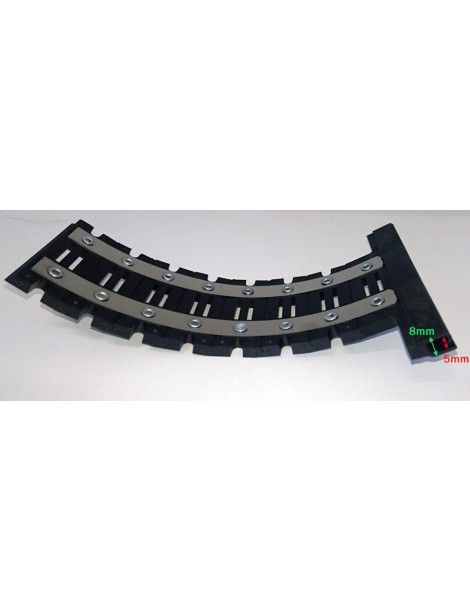

Petite lame : épaisseur environ 8mm

Résistance au soulèvement du tablier supérieur à 750Kg

Le nombre de maillon peut être réduit à l'aide d'une tenaille.

Livré sans sangle de sécurité ACDD103.

Montage (voir photo) :



1. Travailler avec le tablier en position basse
    > la première lame doit être engagée dans la coulisse
2. Repérer l'élément tangent au tube
    > supprimer les éléments en trop si nécessaire (en cassant les lames inox)
3. Passer la sangle dans un élément inférieur puis dans l'élément tangent
    > la sangle doit être horizontale
4. Tendre la sangle en fixant le DVA sur le tube
    > fixation avec écrou, bague d'adaptation, vis ou rivet suivant le tube utilisé


EXEMPLE : MONTAGE SUR TUBE DEPRAT

Montage DVA tube deprat

EXEMPLE : MONTAGE SUR TUBE OCTO

Montage DVA sur Tube Octogonnal

Fiche technique

Fixation A visser
Longueur ou éléments : 7 éléments
Épaisseur de lame : lame de 8mm
