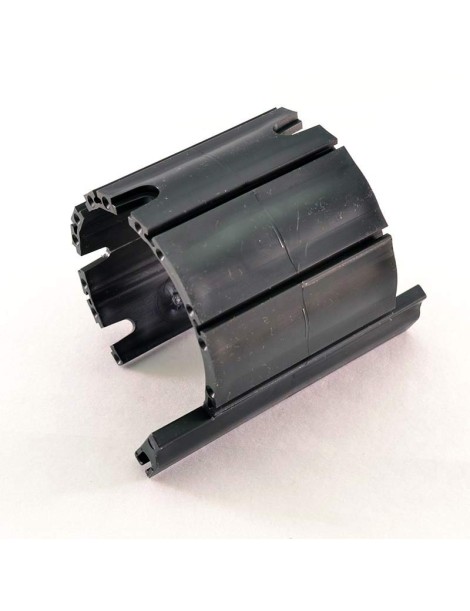

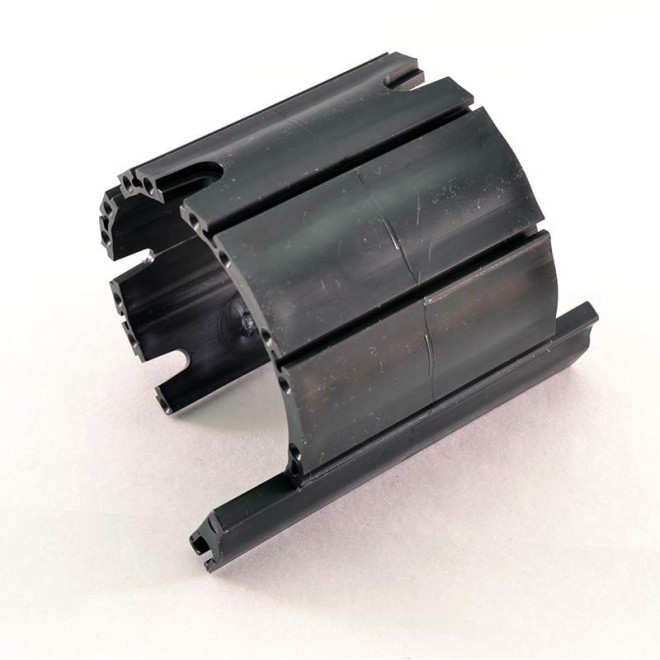

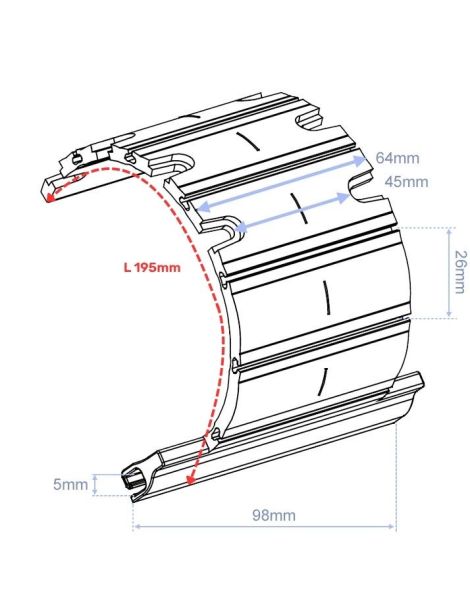

Attache Tablier Rigide Mini Lame à visser

Pour Mini lames. Environ 8mm d'épaisseur.

Attache en 6 maillons qui peut être raccourci.

Montage (photo 3) :

1/ la première lame doit être engagée dans la coulisse
2/ le tablier étant en position basse et l'attache arc-boutée,
la pivoter vers le tube.
3/ supprimer les éléments qui dépassent le tube
4/ fixer l'élément tangent (si la tangente est entre 2 éléments,
choisir l'élément inférieur)

INFORMATION SUPPLÉMENTAIRE

• L'ancienne génération de cet attache tablier avait la partie inférieure qui s'attache sur la lame de volet qui mesurait 150mm de large.
  ​Le fabricant là raccourci sans que cela n'altère son fonctionnement. Cette partie fait 100mm.sur le modèle actuel
