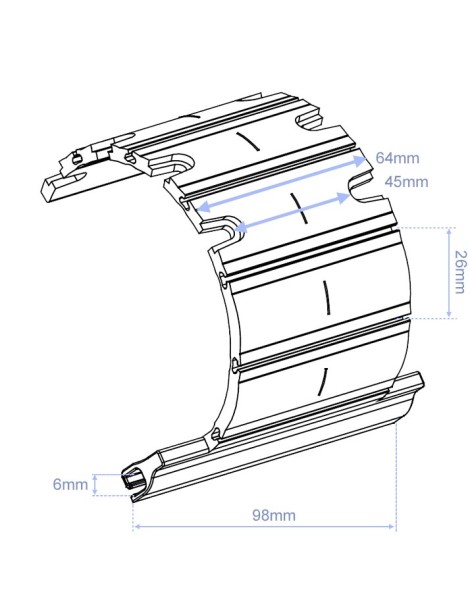

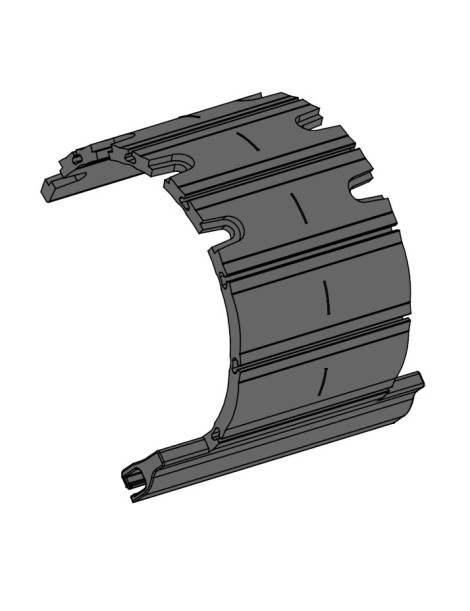

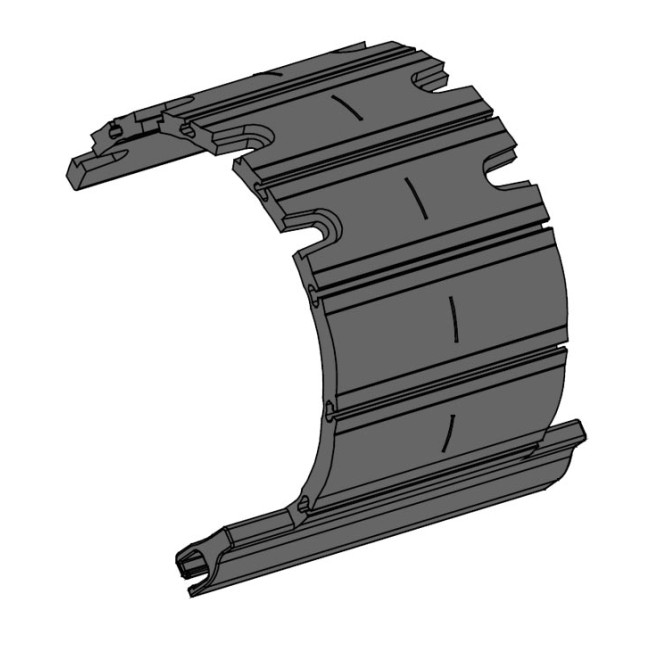

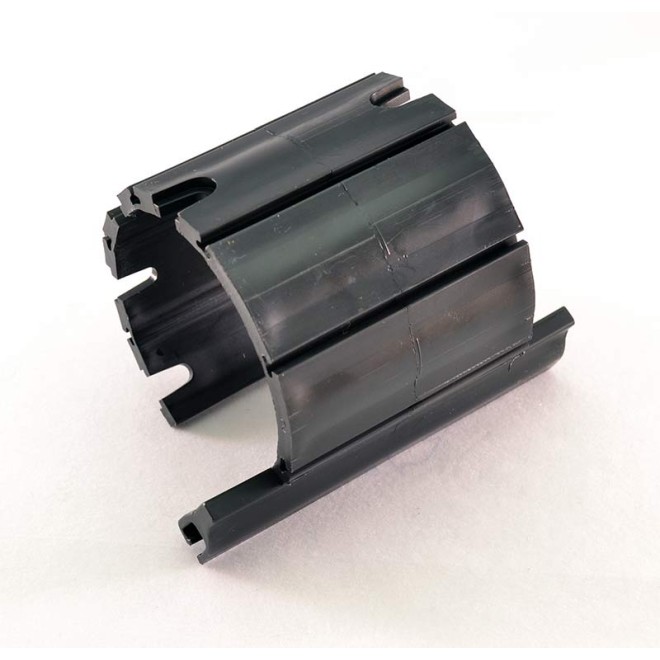

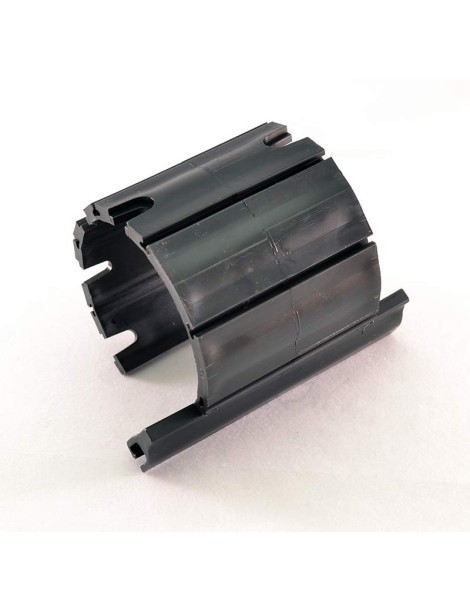

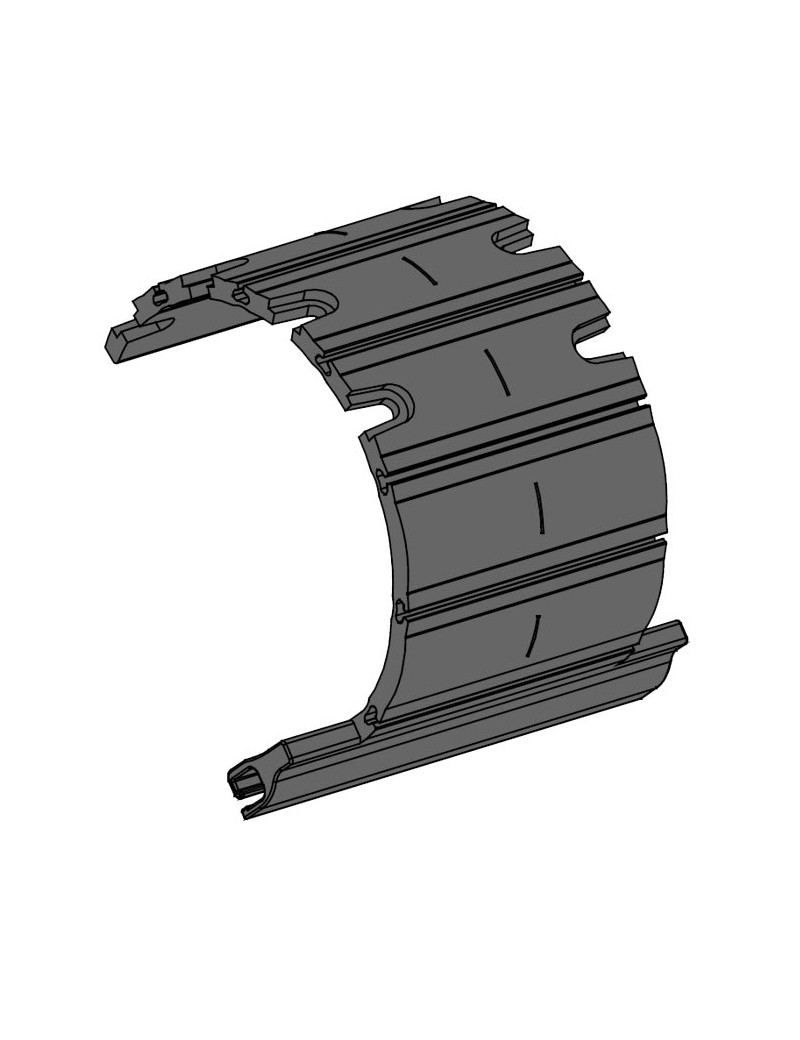

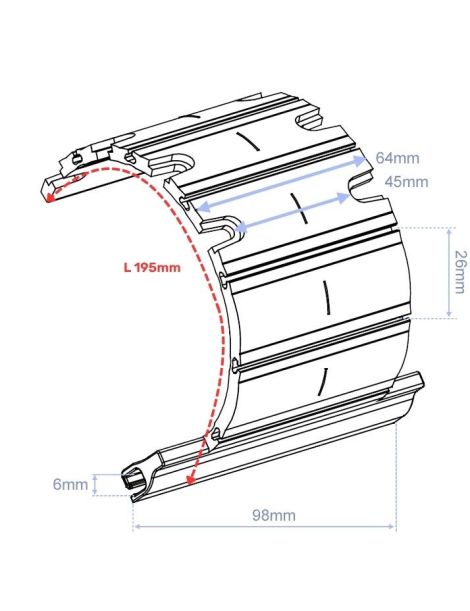

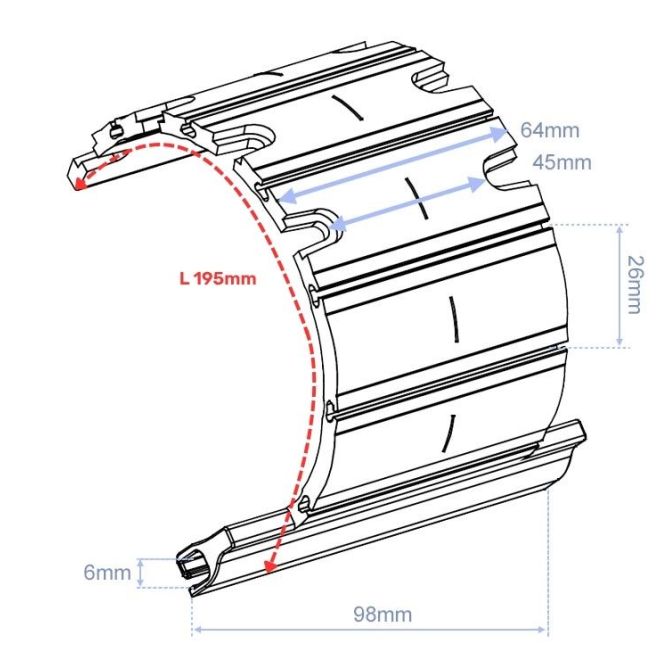

Attache Tablier Rigide Grande Lame à visser

Pour Grandes lames. Environ 14mm d'épaisseur.

Attache en 6 maillons qui peut être raccourci.

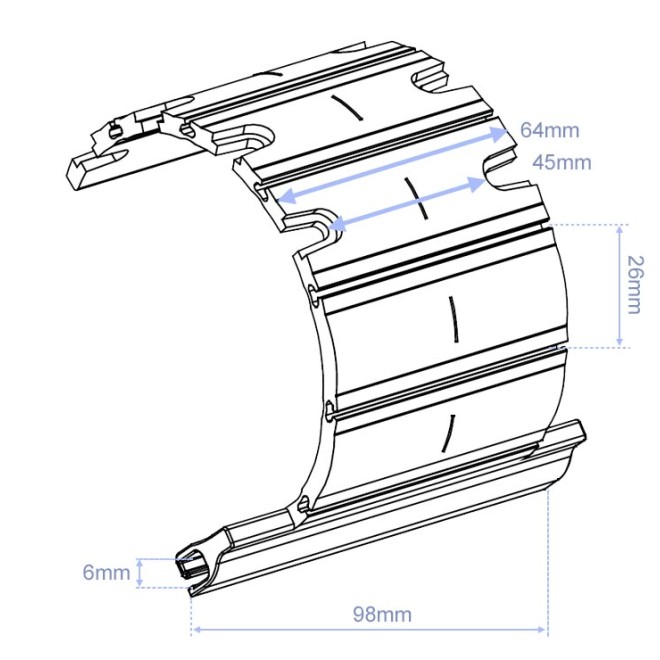

Montage (photo 3) :

1/ la première lame doit être engagée dans la coulisse
2/ le tablier étant en position basse et l'attache arc-boutée,
la pivoter vers le tube.
3/ supprimer les éléments qui dépassent le tube
4/ fixer l'élément tangent (si la tangente est entre 2 éléments,
choisir l'élément inférieur)

INFORMATION SUPPLÉMENTAIRE

• L'ancienne génération de cet attache tablier avait la partie inférieure qui s'attache sur la lame de volet qui mesurait 150mm de large.
  Le fabricant là raccourci sans que cela n'altère son fonctionnement. Cette partie fait 100mm.sur le modèle actuel
