Manivelle de volet roulant qui tourne dans le vide

Table des matières

Une manivelle de volet roulant qui tourne dans le vide signifie que le mouvement n’est plus transmis au mécanisme du volet. Dans un volet roulant manuel à manivelle, le mouvement se transmet selon la chaîne suivante

Manivelle → Sortie de caisson → Treuil → Axe d’enroulement → Tablier

Si la manivelle tourne sans résistance, c’est qu’un de ces éléments est cassé, désolidarisé ou usé. Posons le bon diagnostic ensemble. Nous allons vérifier élément par élément en démontant le moins possible.

Ce tutos s’adresse au uniquement au gens qui ont un volet roulant à manivelle qui tourne dans le vide, si votre volet roulant est bloqué alors référez vous a ce tutos : Volet roulant bloqué (électrique ou manuel) : guide dépannage

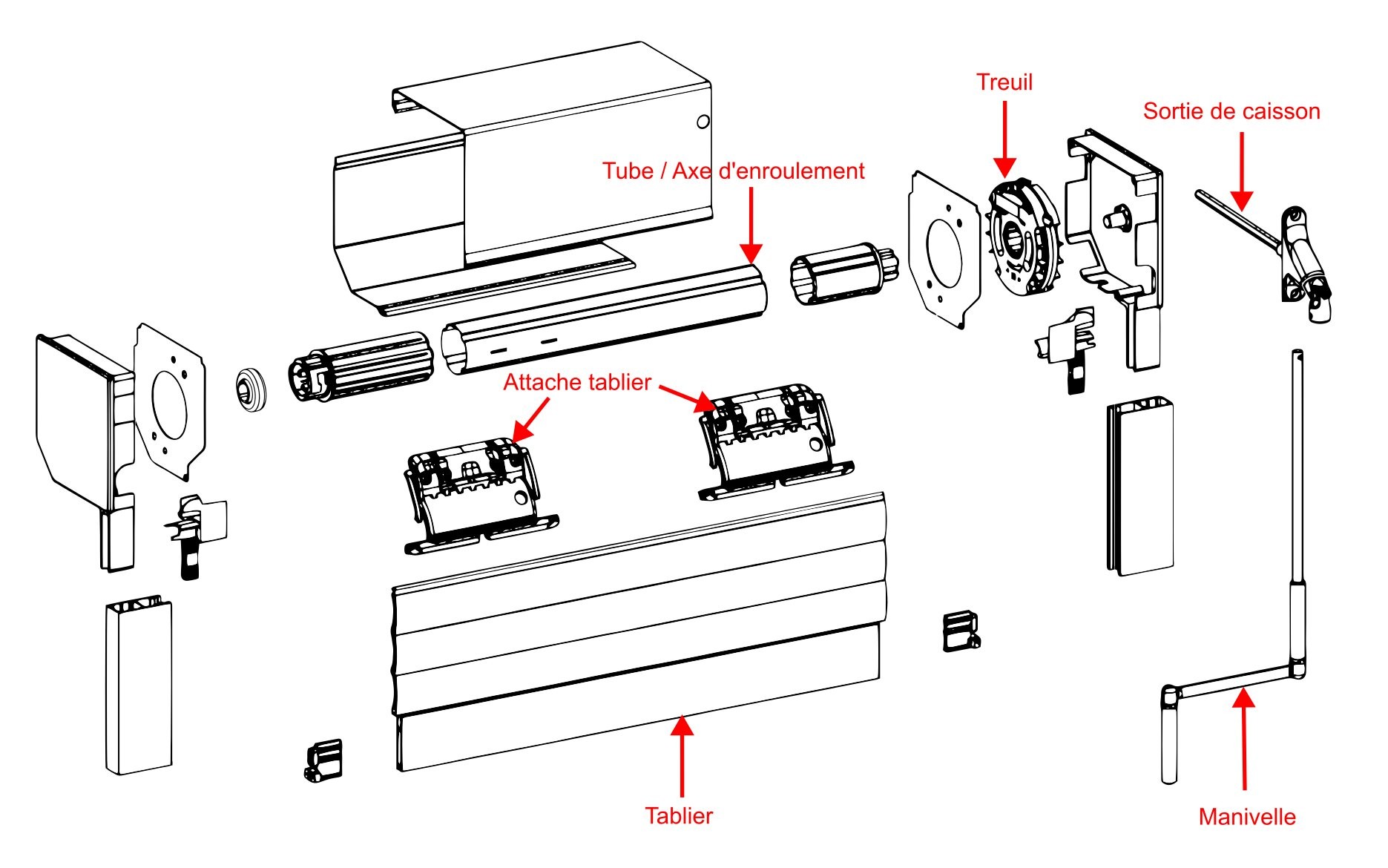

schema manivelle de volet - manivelle qui tourne dans le vide

Etape 1 : vérifier la manivelle

Le problème peut venir simplement de la manivelle elle-même, composée de 3 éléments : la tringle, la poignée et la genouillère. Une de ces pièces peut être cassée ou desserrée. Ce n’est pas la panne la plus courante, mais à vérifier en premier, car vous n’avez pas besoin d’ouvrir le coffre.

Symptôme

Aucun mouvement en haut de la manivelle et la manivelle semble “molle”

Solution

Vérifiez ensuite au niveau de la poignée de manivelle. Si c’est uniquement elle qui tourne dans le vide, alors c’est la goupille ou la vis qui la maintient qui est manquante ou desserrée. Référez-vous alors à : Changer une poignée de manivelle de volet roulant

Etape 2 : ouvrir le coffre

Pour les étapes suivantes, vous aurez besoin d’ouvrir le coffre du volet roulant afin d’accéder au mécanisme (axe, treuil, attaches tablier…).

  • Coffre intérieur (traditionnel): Le coffre est visible à l’intérieur, au-dessus de la fenêtre. La façade est généralement vissée ou clipsée. Il suffit de retirer les vis ou de déclipser le panneau pour accéder au mécanisme.
  • Cas B : Coffre rénovation (extérieur): Le coffre est situé à l’extérieur au-dessus de la fenêtre. L’ouverture se fait le plus souvent par la face avant du coffre en retirant les vis.
  • Cas C : Coffre tunnel (intégré dans le mur): L’accès se fait généralement par le dessous du coffre, depuis l’intérieur de la maison. Il suffit de retirer la trappe inférieure pour accéder au mécanisme.

Etape 3 : vérifier la sortie de caisson (genouillère)

Si la manivelle tourne mais n’entraîne rien dans le coffre, le problème vient souvent de la sortie de caisson.

Symptômes

La manivelle tourne très facilement, aucun mouvement visible dans le coffre

Solution

  • Regardez au niveau de la jonction entre la manivelle et la sortie de caisson, si une goupille ou une vis manque, il suffit souvent de la remettre.
  • Si la sortie de caisson est fissurée ou cassée, il faudra remplacer la sortie de caisson complète. Pour cela rdv en bas de la catégorie Sortie de caisson ou une guide vous attends pou remplacer une sortie de caisson Sortie de caisson



Étape 4 : vérifier les attaches tablier

Nous allons ici vérifier Le tablier est bien solidaire l’axe d’enroulement.

Symptômes

La manivelle tourne normalement, l’axe tourne dans le coffre mais le volet ne monte pas. Soit ce sont les attaches tabliers cassés, soit la première lame qui est cassé

Solutions

Ce guide « Comment remettre un volet roulant décroché ? » vous aidera à changer vos attache tablir cassé ou remplacer la premiere lame endommagé. Voir nos attaches tablier de volet roulant dispo a la vente.

Étape 5 : vérifier le treuil

Le treuil est la pièce qui transforme la rotation de la manivelle en mouvement pour faire tourner l’axe du volet. C’est la cause la plus fréquente d’une manivelle qui tourne dans le vide.

Symptômes

La sortie de caisson tourne mais l’axe d’enroulement ne tourne pas. Avec le temps, les engrenages internes peuvent se détériorer et ne plus transmettre le mouvement.

Solution :

Il faut changer le treuil (voir nors treuil dispo a la vente)

  1. Descendez complément le volet roulant , détachez les attaches tablier qui relient le tablier à l’axe.
  2. Vous pouvez alors sortir l’axe d’enroulement de ses supports. Selon les installations, il suffit généralement de décaler légèrement l’axe sur un côté pour le dégager.
  3. Une fois l’axe accessible, retirez l’ancien treuil puis installez le nouveau modèle.
  4. Pour terminer, remettez l’axe en place, refixez les attaches tablier. Testez ensuite la manivelle pour vérifier que le volet monte et descend correctement.
