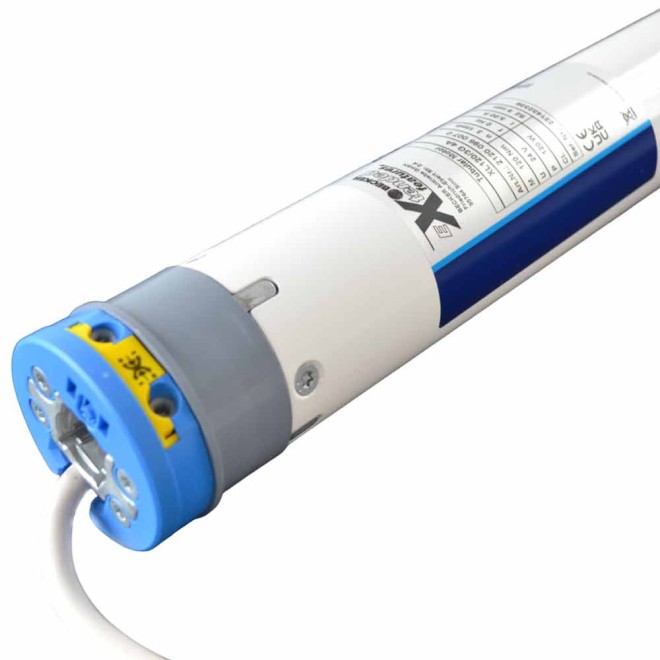

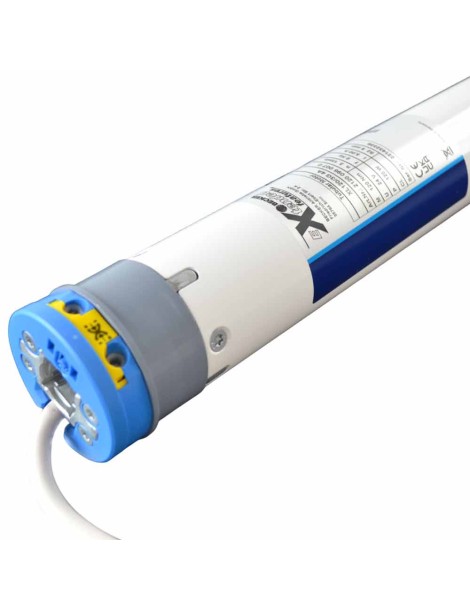

Remplace le Moteur Becker R120/3G
Pour les moteurs généralement installés avant 2015 il n'est pas rare d'avoir une référence différente.

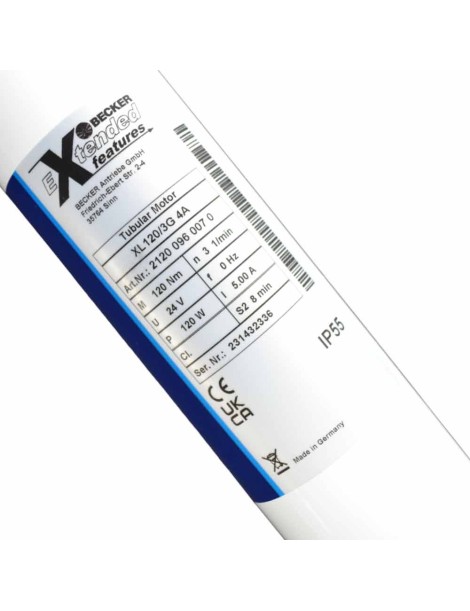

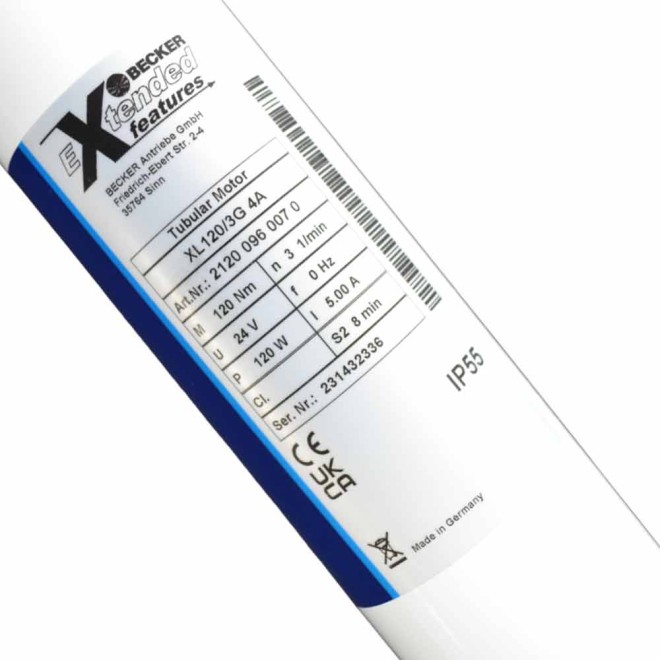

L'étiquette peut indiquer type : R120/3G
Le moteur XL120/3G est donc la référence qui le remplace en lieu et place. Seul la référence à été modifié par Becker.
Compatibilité des moteurs Becker XL120/3G, XL120-M06 ou R120/3G avec les marques d'enrouleurs
Vous trouverez ce moteur notamment dans les enrouleurs de piscine de marque Abriblue, Del, Walu roll (WALTER), Astral, APF, Wood et bien d'autres.
Beaucoup de pisciniste font le choix de ce moteur car il répond aux besoins d'une alimentation basse tension avec un couple qui peut aller jusqu'à 200Nm dans la gamme Becker.
Modification importante en 2025 : longueur du tube

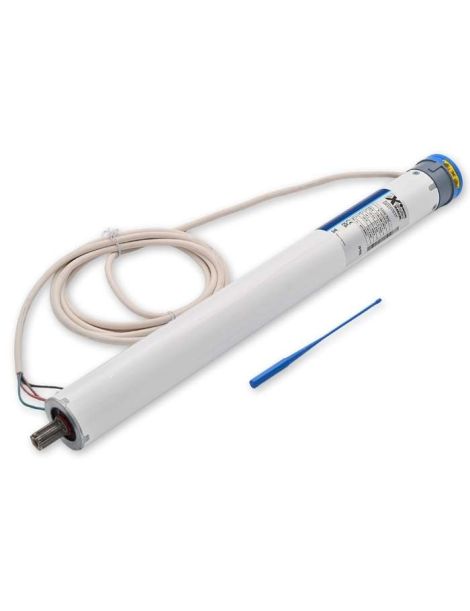

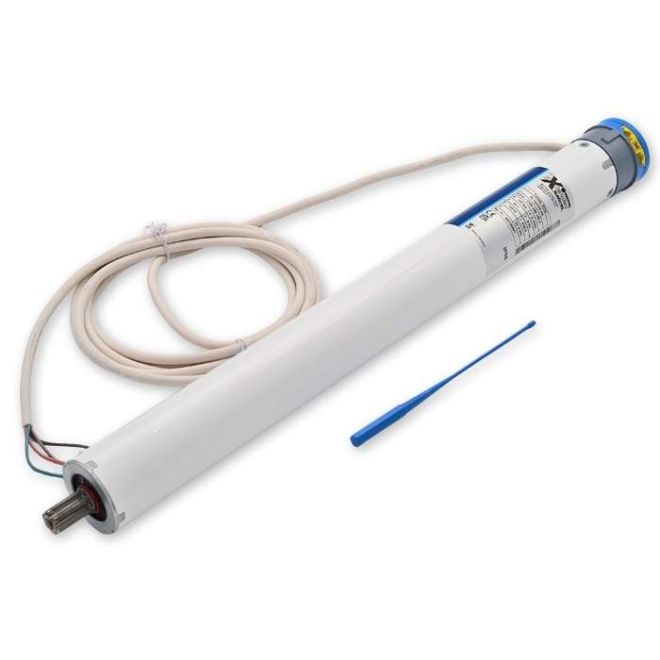

En 2025 Becker à modifié la longueur du moteur XL120/3G. Le tube est en une seule partie au lieu de 2 comme le XL60. Au lieu d'avoir un moteur qui fait 656mm de long (avant 2025) il ne fait plus que 632mm.

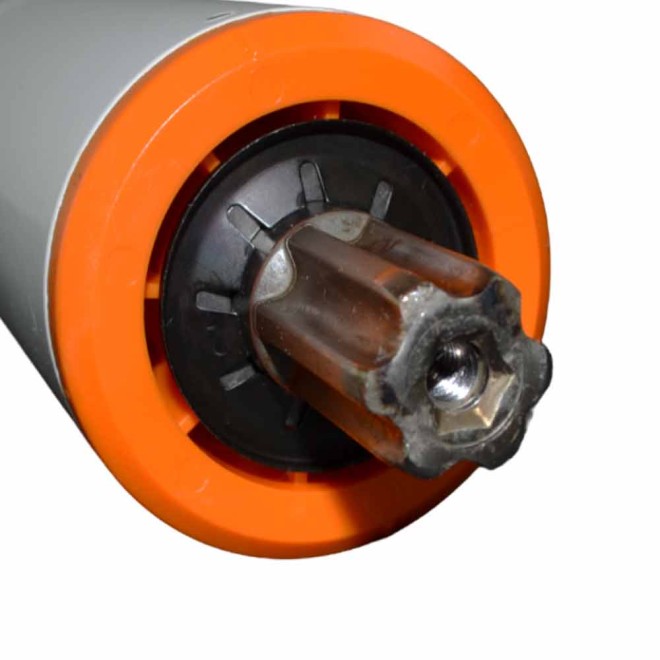

Dans certains cas cela peut être problématique. Il faut vous assurer que vous puissiez rapprocher la bague qui se monte sur l'engrenage cannelé qui entraine le tube. La plus part du temps la bague vient avec le moteur quand vous la retirez . Parfois elle reste dans le tube. C'est à ce moment là que c'est compliqué. Il faut arriver à sortir ou à pousser la bague pour rattraper les 24mm en moins.
Avantages du moteur Becker XL120/3G
Combinaison possible d'accumulateurs 12V ou 24Vpour une utilisation d'urgence en cas de coupure de courant.
Le Plus Becker : Commande universelle. Une commande relais intégrée pour la MONTÉE et la DESCENTE permet un fonctionnement avec des inverseurs/poussoirs standards ou des commandes avec sortie sans potentiel.
Fin de course mécanique (2 vis de réglage)
S'utilise pour des couvertures de piscines et installations automobiles
Tête du moteur enroulable
Fonctionnement silencieux
Réglage simple des positions de fin de course sans outils spéciaux
Commande universelle – fonctionne avec interrupteurs/poussoirs standard
Montage et raccordement du moteur
Si vous avez besoin de changer les bagues d'adaptation n'hésitez pas à nous envoyer une photo et le diamètre extérieur de votre tube d'enroulement.

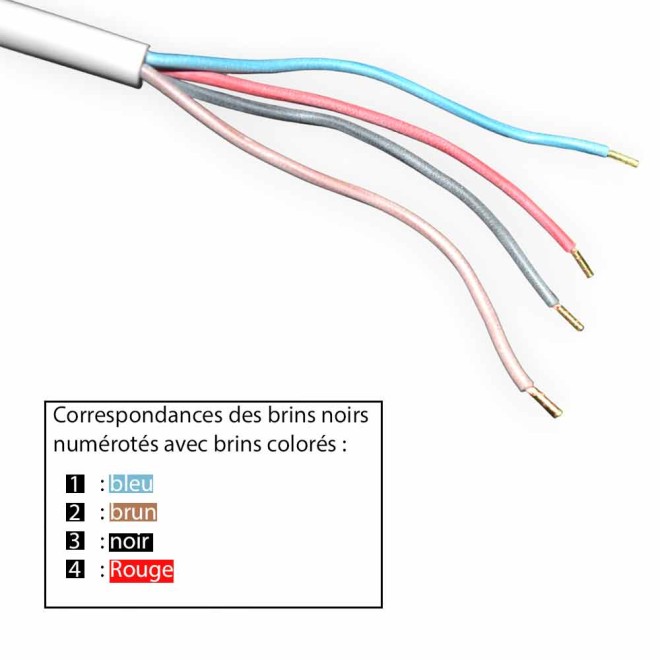

La dernière génération des moteurs 24V de piscine Becker à un câble d'alimentation avec des brins colorés à la place des brins noir numérotés.
Voici la correspondance pour votre câblage
- Câble n°1 = BLEU (fin de course 1)
- Câble n°2 = BRUN (fin de course 2)
- Câble n°3 = NOIR (neutre/terre 0V)
- Câble n°4 = ROUGE (phase + alimentation 24V)
Schéma de raccordement via un interrupteur à position fixe / momentanée
Tableau comparatif (puissance) des moteurs Becker
