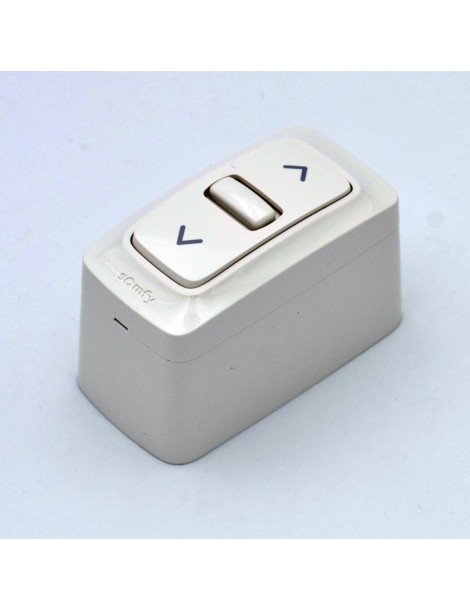

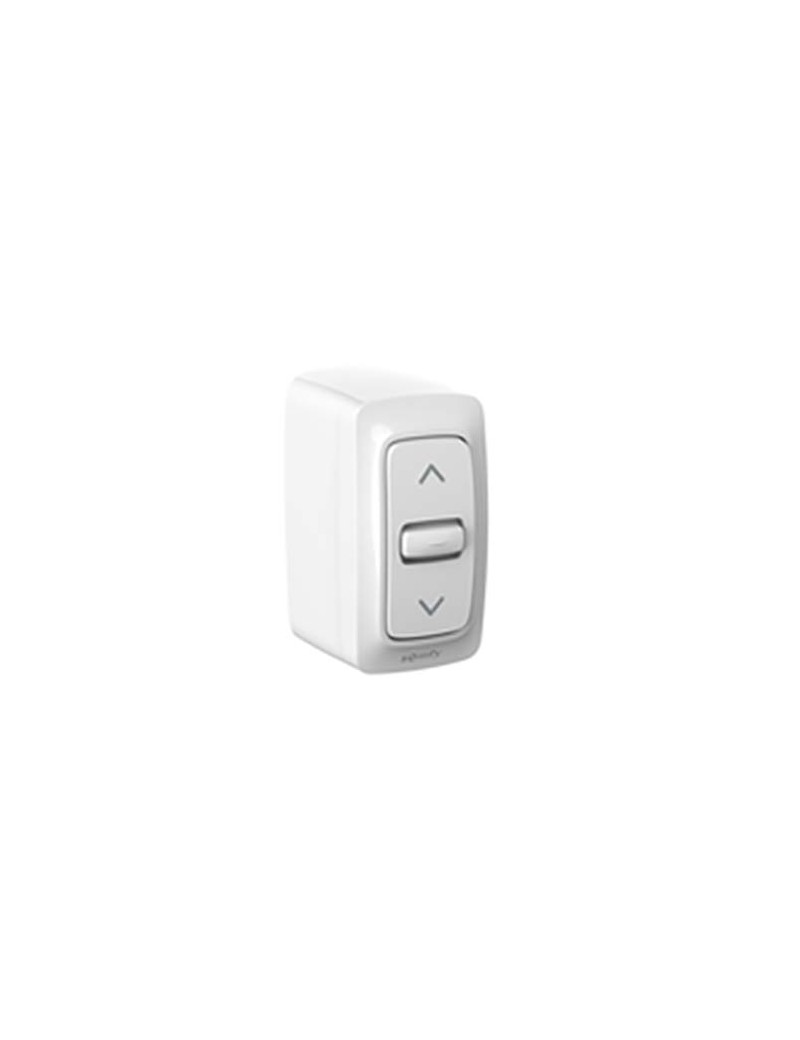

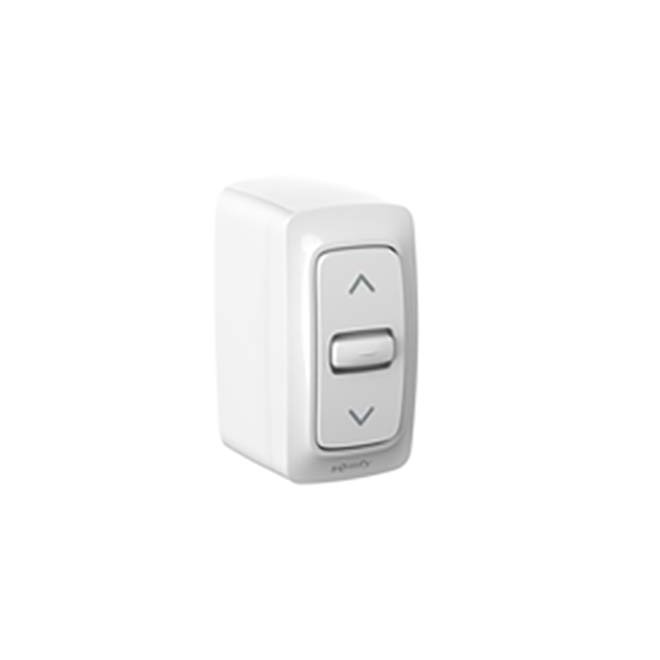

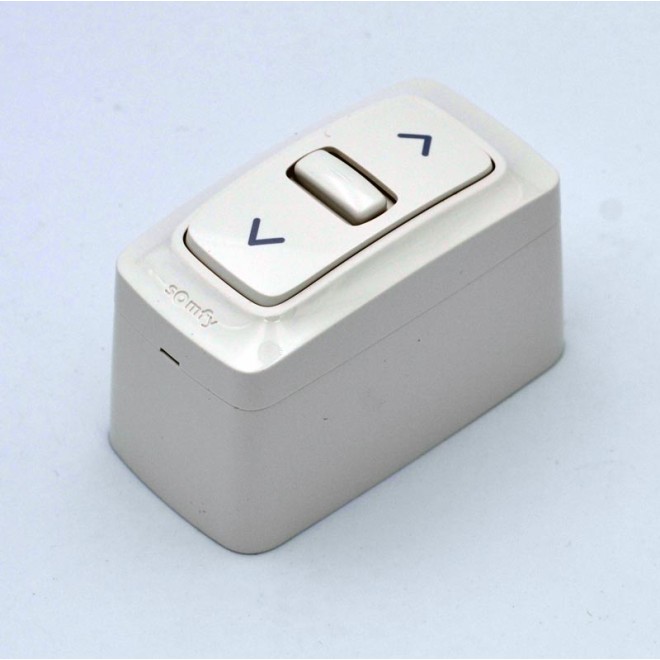

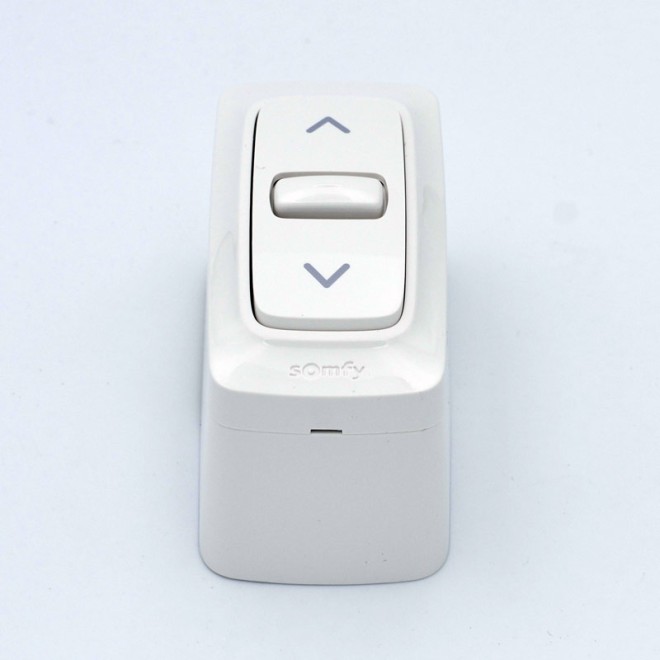

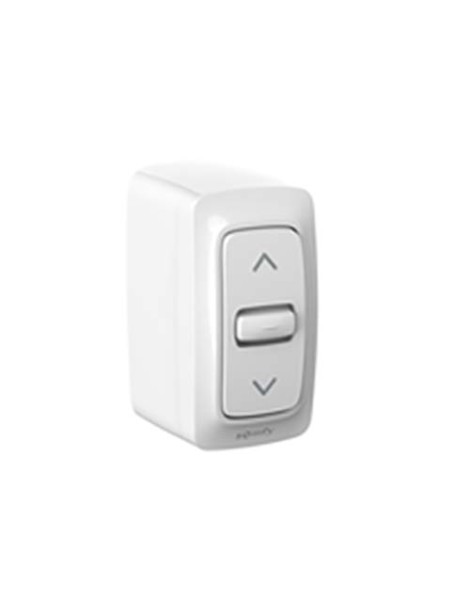

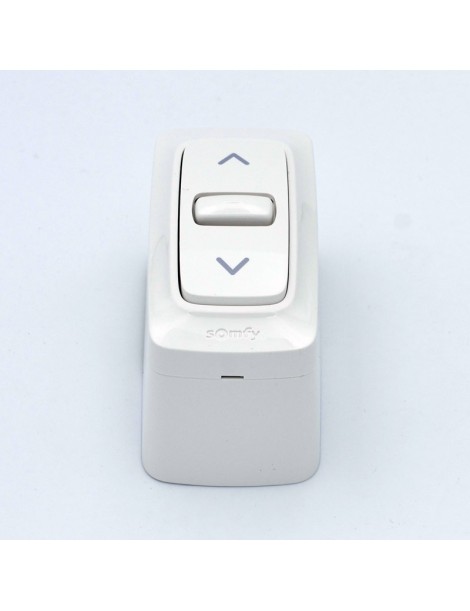

Inis Saillie PF Somfy, inverseur étroit stable position fixe

L'inverseur Inteo mounted Box FP Somfy en Saillie remplace l'inverseur Somfy Inis Keo (arrêt de la fabrication fin 2019). Il permet la montée et la descente du volet roulant à motorisation filaire.

Se pose en applique / Se pose en Saillie

Dimensions : 82x42mm et 48mm de profondeur

Entraxe de fixation : 52 mm

Connecteur Rapide

Inverseur que l'on trouve généralement sur des installations Somfy , Simu ou Soprofen.

On peut aussi en trouver sur d'autres marque de moteur comme Deprat, Nice, Becker, Selve, ect..

Montage / Installation en applique (saillie)

1. Coupez le courant au disjoncteur avant toute intervention.

2. Déclipsez la façade de l’inverseur à l’aide d’un tournevis plat.

3. Fixez le support arrière au mur en applique, à une hauteur comprise entre 90 et 130 cm du sol.

4. Faites passer les câbles par l’arrière du boîtier.

5. Raccordez les fils : phase sur L , neutre(s) sur N , montée sur ▲ , descente sur ▼ , terres reliées ensemble dans un connecteur séparé.

6. Remontez le mécanisme dans son support puis reclipsez la façade.

7. Rétablissez le courant et testez le fonctionnement (inversez montée/descente si nécessaire).

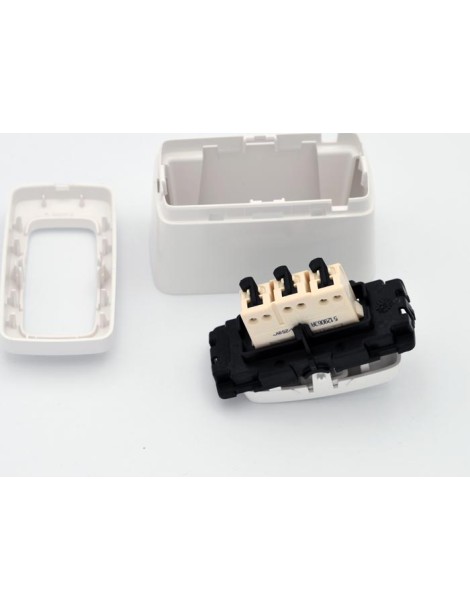

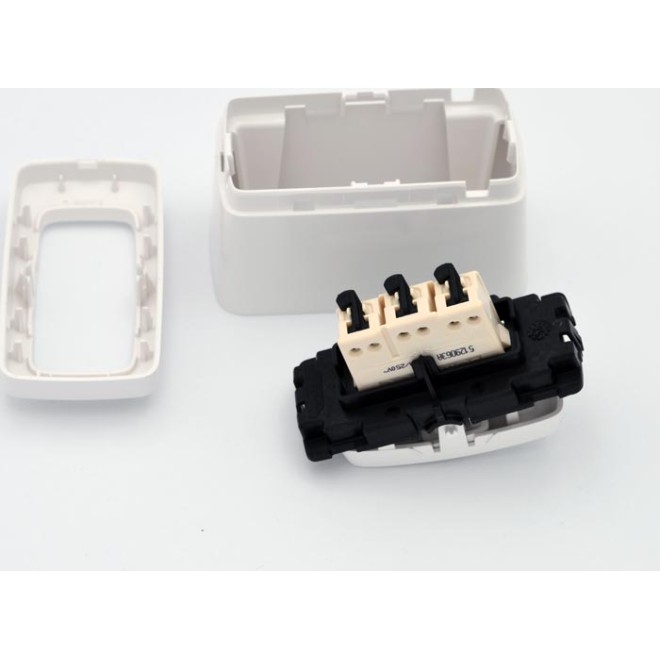

Comment démonter un inverseur Somfy Inis du mur ?

1. Coupez impérativement le courant au disjoncteur du volet roulant avant toute intervention.

2. Avec un petit tournevis plat et repérez la petite encoche située en bas de l’inverseur et faites levier doucement afin de déclipser la façade vers l’avant. Retirez l’enjoliveur pour faire apparaître les vis de fixation du mécanisme.

3. Dévissez les deux vis maintenant l’inverseur sur le boîtier d’encastrement ou de saillie. Tirez légèrement l’inverseur vers vous pour dégager le mécanisme du mur.

4. Les fils électriques sont maintenant accessibles et l’inverseur est démonté.

5. Si nécessaire, repérez les ergots latéraux du mécanisme et déclipsez-les progressivement avec un tournevis plat.

6. Séparez délicatement les deux parties du boîtier sans forcer afin d’éviter toute casse.
