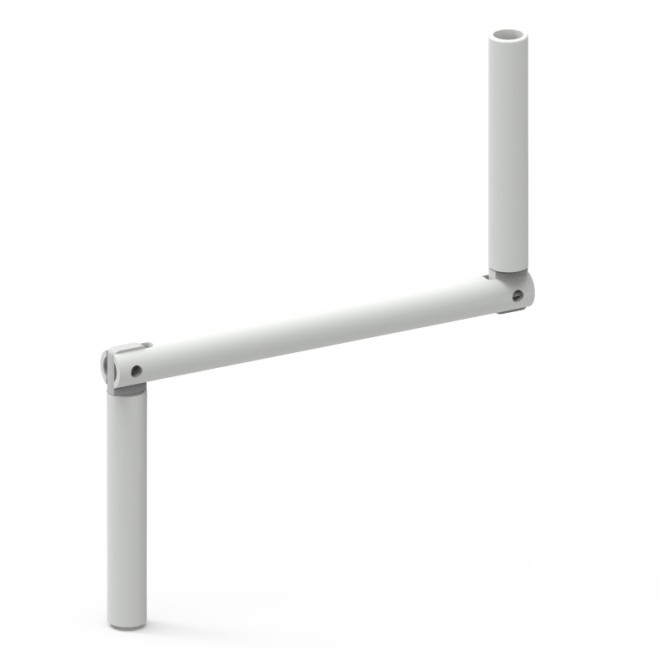

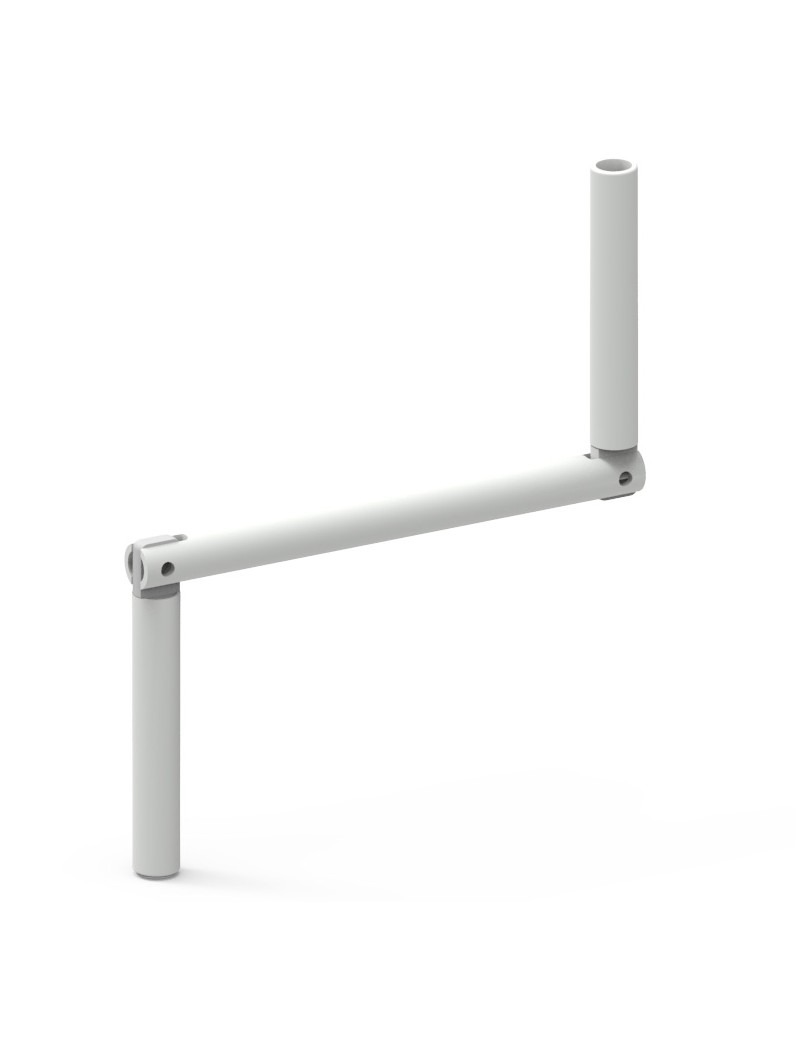

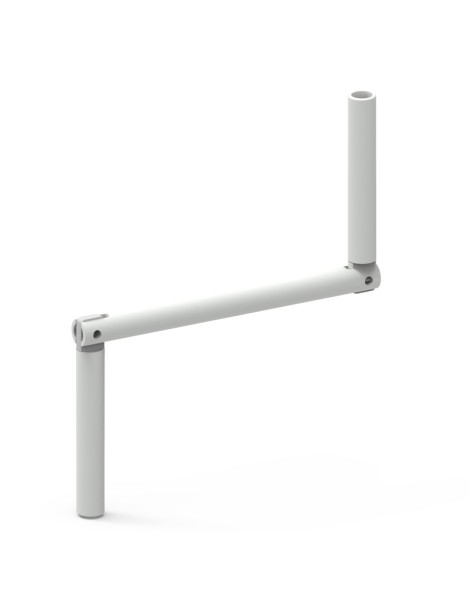

Poignée de Manivelle SELECTALU Blanc

Manivelle select alu - manchons acier - bras aluminium - poignée polyamide

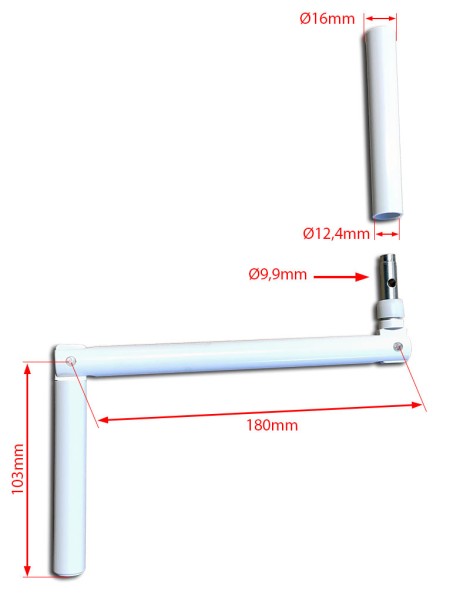

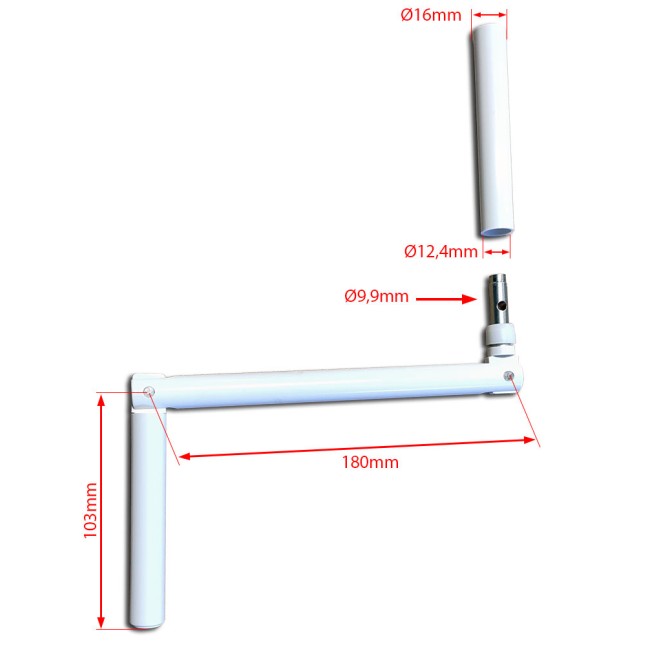

Lg Bras : 180mm

Lg Poignées : 103mm

Manchon supérieur de diamètre 10mm se goupillant sur tringle diamètre 12mm extérieur.

La poignée supérieure vient coiffer la tringle.

Maintien ferme en position de travail ou de repos (clic)

Livré avec goupille Ø5mm masquée par la poignée supérieure.

Cette vidéo montre comment réparer une poignée de manivelle avec une goupille frappée.

Saisissez votre manivelle afin de retirer la poignée haute qui cache la goupille

En principe la poignée est juste clippée

Retirez la poignée haute pour éviter qu'elle vous gêne

Munissez-vous d'un marteau et d'un chasse goupille. Besoin d'un chasse goupille ?

Calez la tringle et donnez vivement un ou plusieurs coups avec le marteau pour chasser la goupille

Retirez le morceau restant de la poignée avant de commander une nouvelle poignée

Vérifiez le diamètre intérieur et extérieur de la tringle. Celui-ci se vérifie au millimètre près avec un pied à coulisse ou un mètre

A réception de votre nouvelle poignée engagez celle-ci dans la tringle

Les perçages doivent être correctement alignés

Engagé la goupille dans le perçage

Si de diamètre est trop grand munissez-vous d'une pince plate pour l'aplatir un petit peu

Frappez la goupille à l'aide du marteau

Ajustez si besoin la goupille

Clippez la nouvelle poignée haute pour venir coiffer la goupille

Votre nouvelle poignée est enfin prête à l'usage !
