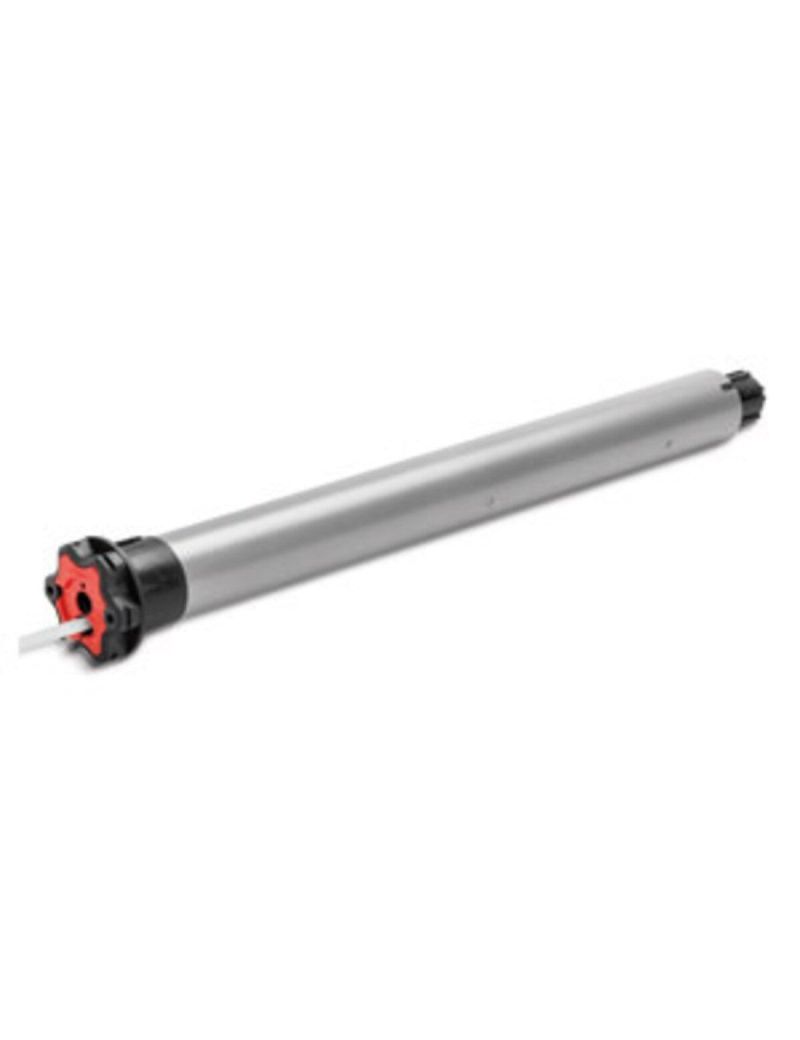

Moteur Simu T5S E BHz – Version 2025
Le T5S E BHz est un moteur radio bi-directionnel fonctionnant sur la fréquence 868 MHz. Il succède aux modèles MSHz, T5 EHz et MSR, avec une technologie plus moderne et compatible avec les systèmes domotiques Simu et Somfy.
Ce moteur n’est pas compatible avec les anciennes commandes Simu Hz / Hz.02 ni avec le protocole Somfy RTS (433 MHz).
Nouvelle tête moteur – Format étoile LT50
Ce moteur est désormais équipé d’une tête étoile standard Somfy LT50, remplaçant les anciens formats :
- Tête ronde à 2 ergots (MSHz / T5 EHz)
- Tête octogonale (MSR)
Dans la majorité des cas, le remplacement du support moteur est nécessaire.
Pensez à vérifier la compatibilité des bagues d’adaptation et du support moteur avant installation.
Voir le support moteur compatible

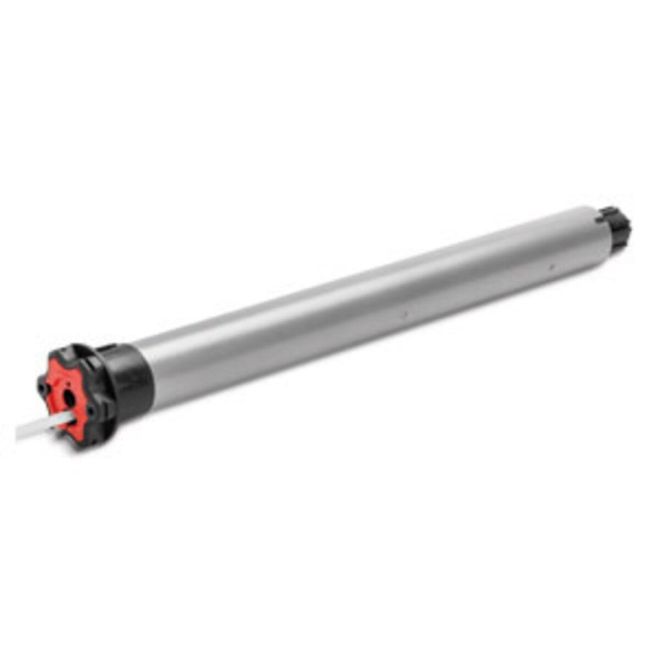

Tête moteur en étoile – Standard Somfy LT50
Support moteur compatible
Pour un montage conforme, utilisez un support moteur prévu pour tête LT50. Ce type de support permet :
- Fixation directe sans adaptation d’axe
- Compatibilité immédiate avec la nouvelle tête
- Disponibilité dans les accessoires associés
Réglage des fins de course
4 modes de réglage sont disponibles :
- Automatique
- Semi-automatique bas
- Semi-automatique haut
- Manuel
En mode automatique ou semi-automatique, l’installation doit inclure des verrous rigides et/ou butées de lame finale pour un fonctionnement optimal.
Technologie radio BHz
Le protocole BHz, basé sur la technologie iO-homecontrol, permet une communication bi-directionnelle : retour d’information sur les positions du volet, détection d’obstacles, confirmation d’ordres, etc.
Compatible avec les systèmes Simu LiveIn² et Somfy Tahoma.
Programmation simplifiée
Le moteur reprend les méthodes de programmation connues des installateurs habitués à la gamme Simu. Aucun outil supplémentaire requis, les réglages sont accessibles via les télécommandes BHz.
Étapes de montage d’un moteur Simu T5S EBHZ dans le tube
Pour commencer, insérez le moteur Simu dans le tube d’enroulement en utilisant les bagues d’adaptation adaptées. Elles servent à solidariser le moteur et le tube. Afin d’éviter tout glissement, bloquez la bague avec une vis ou un rivet pop après avoir repéré sa position exacte.
Poursuivez avec la mise en place du support moteur à tête étoile (appelé aussi support Somfy). ⚠️ Ce modèle ne doit pas être confondu avec les anciens supports pour têtes rondes à ergots. Une fois fixé, clipsez la tête moteur dans son logement : l’anneau de verrouillage la maintient solidement.
Pour les moteurs dépassant 15 Nm avec une roue d’entraînement en aluminium, il faut ajouter la pièce 99100004 sur le bout du moteur, comme indiqué sur l’image.
Photo du montage d’un moteur Simu avec tête étoile et bagues d’adaptation
