Comment régler les fins de course d'un moteur A-OK

Découvrez comment régler facilement les fins de course mécaniques sur les moteurs A-OK, pour un fonctionnement précis et durable de vos volets roulants.

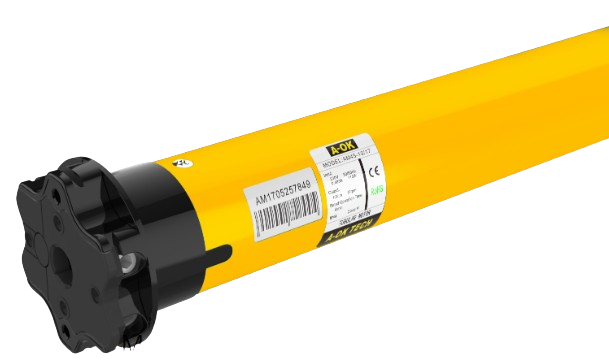

Caractéristiques du réglage mécanique

Le réglage de fin de course mécanique fonctionne grâce à deux vis ou molettes situées à l’extrémité du moteur. Il s’agit d’un réglage manuel, sans électronique ni programmation. Ce système est présent sur les moteurs filaires classiques tels que les modèles A-OK AM35 ou AM45 (sans mention « -R » ou « automatique »).

Où se trouvent les vis ou molettes de réglage ?

Lorsque la tête moteur est visible à l’extrémité du tube, vous verrez deux molettes ou vis de réglage : l’une correspond à la fin de course haute, l’autre à la fin de course basse.

Sur certains modèles, ces molettes sont repérées par des couleurs (par exemple : vis jaune pour la position volet ouvert). Elles peuvent être situées :

• sous un capot de visite,
• ou directement sur la tête moteur à l’intérieur du coffre.

Exemple : sur un moteur A-OK AM45 radio, la vis jaune ajuste la position de fin de course du volet ouvert lorsque vous êtes face au moteur placé à gauche.

Comment régler les fins de courses mécaniques ?

1. Coupez l’alimentation du moteur pour des raisons de sécurité lors du démontage du caisson, remettez le moteur sous tension.
2. Fermez le tablier du volet, démontez la trappe de visite et désaccouplez le tablier de l’axe moteur pour que celui-ci tourne librement.
3. Réglez la fin de course basse : descendez le volet jusqu’à la position souhaitée, puis ajustez la molette basse, l’action a un effet immédiat.
   Tournez dans le sens horaire pour réduire le nombre de tours (course plus courte), ou dans le sens antihoraire pour l’allonger.
4. Réglez la fin de course haute : remontez le volet à environ 5 à 15 cm du haut des coulisses, puis ajustez la molette haute, l’action a un effet immédiat.
   Tournez dans le sens des aiguilles d’une montre pour réduire la course, ou dans le sens inverse pour l’allonger.
5. Rebranchez le moteur et testez le fonctionnement pour vérifier que le tablier s’arrête précisément sur les deux butées sans forcer.
6. Refermez la trappe de visite une fois le réglage terminé.

Bon à savoir : un réglage précis des fins de course améliore la durée de vie du moteur et évite toute tension inutile sur le tablier.

Apprenez à régler simplement les fins de course électroniques de votre moteur radio A-OK à l’aide de la télécommande ou du bouton de programmation.

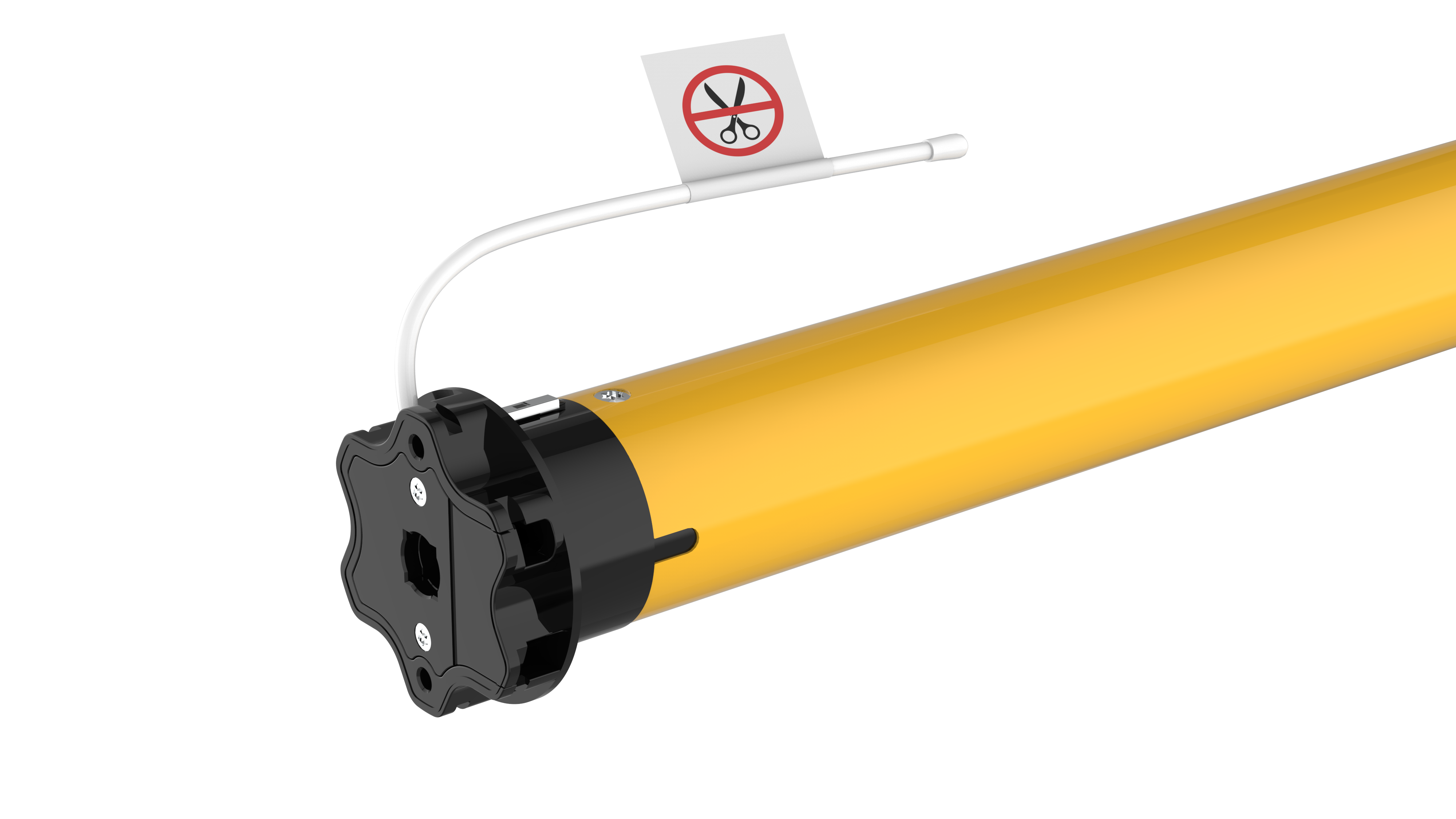

Caractéristiques du réglage radiocommandé

Les moteurs A-OK équipés d’un réglage de fin de course radiocommandé utilisent une télécommande ou un bouton de programmation pour définir les positions d’arrêt hautes et basses, il est présent sur les moteurs AM35 Radio et AM45 Radio. L’ajustement est plus précis, rapide et ne nécessite aucun démontage.

Comment régler les fins de courses radiocommandées?

Le réglage s’effectue en quelques étapes à l’aide de votre télécommande. Avant de commencer, assurez-vous que la télécommande est bien appairée au moteur.

1. Appairer la télécommande : appuyez 1 seconde sur la touche PROG de votre télécommande. Le moteur effectue un va-et-vient pour confirmer l’appairage.
2. Régler la fin de course haute :
   Appuyez sur la touche Montée jusqu’à atteindre la position souhaitée pour le volet ouvert. Puis appuyez 1 seconde sur PROG pour mémoriser la position.
   Le moteur va et vient pour confirmer l’enregistrement.
3. Régler la fin de course basse :
   Appuyez sur la touche Descente jusqu’à la position désirée pour le volet fermé. Appuyez à nouveau 1 seconde sur PROG pour enregistrer la butée basse.
   Le moteur effectue un nouveau va-et-vient de validation.
4. Vérifiez les positions en effectuant un cycle complet de montée et descente. Le volet doit s’arrêter précisément aux deux positions enregistrées, sans forcer ni dépasser les butées.

Exemple : sur un moteur solaire A-OK, la séquence recommandée est la suivante :
Appuyer sur « PROG » → le moteur bouge → appuyer sur « Montée » jusqu’à la butée → appuyer sur « STOP », puis « PROG » pour mémoriser. Répéter pour la descente.

Astuce : en cas de mauvais réglage, un reset complet du moteur peut être effectué (voir notice constructeur). Cela permet de recommencer la programmation des fins de course depuis zéro.

Découvrez comment fonctionnent les moteurs A-OK à fins de course électroniques, capables d’apprendre automatiquement leurs positions et de s’ajuster en toute autonomie.

Caractéristiques du réglage électronique

Les moteurs à fins de course électroniques A-OK sont conçus pour se calibrer automatiquement, sans intervention manuelle ni programmation complexe. Grâce à une électronique embarquée, le moteur apprend seul les positions haute et basse du volet lors des premiers cycles d’utilisation.

Ce système est présent notamment sur la gamme filaire automatique A-OK telle que les modèles AM45-…-R (ER-QP), identifiés dans la documentation comme « fins de courses automatiques ».

En plus de simplifier la mise en service, ces moteurs disposent souvent de fonctions avancées telles que la détection d’obstacle, la protection antigel ou l’ajustement automatique des fins de course tous les 100 cycles.

Comment s’effectue le réglage ?

Contrairement aux modèles mécaniques ou radiocommandés, les moteurs à fins de course électroniques ne nécessitent aucune manipulation directe. Le processus est entièrement automatisé : il suffit d’alimenter le moteur et de le laisser effectuer ses cycles d’apprentissage.

1. Branchez le moteur à l’alimentation électrique.
2. Le moteur lance automatiquement une série de 5 à 7 montées et descentes pour détecter les butées hautes et basses du volet.
3. Au cours de ces cycles, le système enregistre les positions de fin de course et ajuste la course avec précision, sans intervention humaine.
4. Une fois le calibrage terminé, le moteur est prêt à fonctionner. Il continue d’ajuster discrètement les fins de course tous les 100 cycles pour compenser l’usure naturelle du volet.

Bon à savoir : les moteurs électroniques A-OK offrent une mise en service rapide et une sécurité accrue pour votre installation, tout en prolongeant la durée de vie du volet grâce à un ajustement automatique continu.
